Konsole CEKR
| Wysokość H1130 (jeden rząd monitorów) |
Wysokość H1510 (dwa rzędy monitorów) |
Wysokość H1910 (trzy rzędy monitorów) |
|
| Wspornik lewy | CEKR.01.1130.1.x | CEKR.01.1510.1.x | CEKR.01.1910.1.x |
| Wspornik prawy | CEKR.01.1130.2.x | CEKR.01.1510.2.x | CEKR.01.1910.2.x |
| Wspornik środkowy | CEKR.01.1130.3.x | CEKR.01.1510.3.x | CEKR.01.1910.3.x |
| Konsola prosta L | CEKR.02.1130.603.1.y.x | CEKR.02.1510.603.1.y.x | CEKR.02.1910.603.1.y.x |
| Konsola prosta P | CEKR.02.1130.603.2.y.x | CEKR.02.1510.603.2.y.x | CEKR.02.1910.603.2.y.x |
| Konsola prosta S | CEKR.02.1130.570.3.y.x | CEKR.02.1510.570.3.y.x | CEKR.02.1910.570.3.y.x |
| Konsola trapez L | CEKR.03.1130.423.1.y.x | CEKR.03.1510.423.1.y.x | CEKR.03.1910.423.1.y.x |
| Konsola trapez P | CEKR.03.1130.423.2.y.x | CEKR.03.1510.423.2.y.x | CEKR.03.1910.423.2.y.x |
| Konsola trapez S | CEKR.03.1130.390.3.y.x | CEKR.03.1510.390.3.y.x | CEKR.03.1910.390.3.y.x |
L - lewa
P - prawa
S - środkowa
y = 1 konsola zamykana na klucz
y = 2 konsola zamykana na zatrzask
x - kolorystyka stanowiska (tabela na następnej stronie)
Elementy składowe Wspornika
Profile nośne pionowe
Stopy poziomujące
Wspornik blatu
Elementy składowe Konsoli
Panel tylny perforowany dolny zamykany na klucz lub zatrzask
Panel przedni dolny zamykany na klucz lub zatrzask
Blat
Pokrywa obrotowa szczotkowa
Podłoga
Kanał kablowy
Listwa zasilająca 4-gniazd. Schuko
W przypadku konieczności zwiększenia ilości monitorów w istniejącej konfiguracji o wysokości H1130 należy zamówić:
1. pionowe profile nośne o długości 380 mm (dla stanowiska H1510) lub 780 mm (dla stanowiska H1910)
2. szyny monitorów (proste lub trapezowe)
3. uchwyty monitorów
4. odpowiednie osłony górne perforowane
| Pionowe profile nośne CEKR | ||
| wysokość stanowiska (mm) |
długość dodanego profilu nośnego (mm) |
Nr katalogowy |
| 1510 | 380 | CE.201.50.10.0380.x |
| 1910 | 780 | CE.201.50.10.0780.x |
| Kolorystyka stanowisk | |||
| x=1 x=5 x=8 x=9 |
blat, konstrukcja metalowa | RAL7035/RAL7035 drewnopodobny/RAL7021 RAL7021/RAL7021 RAL7035/RAL9006 |
jasno szary/jasno szary buk/grafitowy grafitowy/grafitowy jasno szary/aluminium |
Elementy wchodzące w skład konsoli CEKR - wysokość 1510 - kolor RAL7021
blat drewnopodobny - osłony dolne zamykane na zatrzask (przykład)
Wspornik lewy H1510 - CEKR.01.1510.1.8 - 1
Wspornik prawy H1510 - CEKR.01.1510.2.8 -1
Wspornik środkowy H1510 -CEKR.01.1510.3.8 -4
Konsola prosta H1510 - CEKR.02.1510.570.2.5 -1
Konsola trapezowa środkowa H1510 - CEKR.03.1510.390.3.2.5 -2
Konsola trapezowa lewa H1510 - CEKR.03.1510.423.1.2.5 -1
Konsola trapezowa prawa H1510 - CEKR.03.1510.423.2.2.5 - 1
Elementy dodatkowe stanowiska CEKR
| Szyny nośne monitorów CEKR | |
| Kształt konsoli | Nr katalogowy |
| Prosta | CE.70.10.00.0513.90 |
| Trapezowa | CE.70.10.13.0544.90 |
| Elementy nośne monitorów 32"-65" | |||
| Kształt konsoli | Nr katalogowy | ||
| Prosta | Zestaw uzupełniony jest o dwie stopy długości 315 |
Długość szyny nośnej monitora dobierana jest indywidualnie i zależy od położenia na stanowisku aa - kąt wsporników szyny nośnej |
|
| Trapezowa | |||

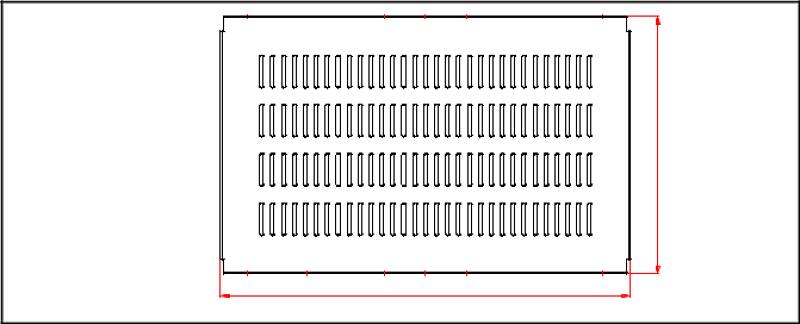

| Panel tylny perforowany górny CEKR | |||
| Kształt konsoli | Wysokość konsoli/panelu perforowanego górnego (mm) | ||
| H1130/326 | H1510/706 | H1910/1106 | |
| Numer katalogowy | |||
| Prosta | CET.201.16.75.150.080.y.x | CET.201.16.75.150.090.y.x | CET.201.16.75.150.100.y.x |
| Trapezowa | CET.201.16.75.160.080.y.x | CET.201.16.75.160.090.y.x | CET.201.16.75.160.100.y.x |
| Stopa CEKR | |
|
Długość stopy |
Nr katalogowy |
|
300 |
CE.01.11.300.00.x |
|
400 |
CE.01.11.400.00.x |
| Półka CEKR | |
|
Kształt konsoli |
Nr katalogowy |
|
Prosta |
CEKR.05.450.314.00.10.8 |
|
Trapezowa |
CEKR.05.450.314.13.10.8 |
|
Kolorystyka |
x=1 | RAL7035 | jasno szary |
| x=8 | RAL7021 | grafitowy |

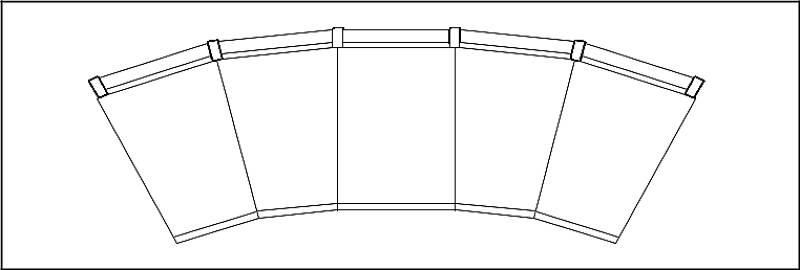

| Przykłady zamówienia (konsola H1510, kolorystyka x=9) | |
|
Nr katalogowy |
ilość |
|
|
1 |
|
CEKR.01.1510.2.9 |
1 |
|
CEKR.01.1510.3.9 |
4 |
|
CEKR.02.1510.570.2.9 |
1 |
| CEKR.03.1510.390.3.2.9 | 2 |
|
CEKR.03.1510.423.1.2.9 |
1 |
|
CEKR.03.1510.423.2.2.9 |
1 |
|
CE.01.11.305.00.9 |
0 |
|
CE.01.11.405.00.9 |
0 |
|
CEKR.01.1510.1.9 |
1 |
|
CEKR.01.1510.2.9 |
1 |
|
CEKR.01.1510.3.9 |
5 |
|
CEKR.02.1510.570.2.9 |
4 |
|
CEKR.02.1510.603.2.9 |
2 |
|
CE.01.11.305.00.9 |
1 |
|
CE.01.11.405.00.9 |
0 |
|
CEKR.01.1510.1.9 1 |
1 |
|
CEKR.01.1510.2.9 1 |
1 |
|
CEKR.01.1510.3.9 8 |
8 |
|
CEKR.03.1510.423.1.2.91 |
1 |
|
CEKR.03.1510.390.3.2.93 |
3 |
|
CEKR.02.1510.570.2.9 1 |
1 |
|
CEKR.03.1510.390.3.2.93 |
3 |
|
CEKR.03.1510.423.2.2.91 |
1 |
|
CE.01.11.305.00.9 2 |
2 |
|
CE.01.11.405.00.9 0 |
0 |
|
CEKR.01.1510.1.9 1 |
1 |
|
CEKR.01.1510.2.9 1 |
1 |
|
CEKR.01.1510.3.9 14 |
14 |
|
CEKR.03.1510.423.1.2.91 |
1 |
|
CEKR.03.1510.390.3.2.913 |
13 |
|
CEKR.03.1510.423.2.2.91 |
1 |
|
CE.01.11.305.00.9 2 |
2 |
|
CE.01.11.405.00.9 0 |
0 |
|
CEKR.01.1510.1.9 1 |
1 |
|
CEKR.01.1510.2.9 1 |
1 |
|
CEKR.01.1510.3.9 |
16 |
|
CEKR.03.1510.423.1.2.91 |
1 |
|
CEKR.03.1510.390.3.2.93 |
3 |
|
CEKR.02.1510.570.2.9 9 |
9 |
|
CEKR.03.1510.390.3.2.93 |
3 |
|
CEKR.03.1510.423.2.2.91 |
1 |
|
CE.01.11.305.00.9 2 |
2 |
|
CE.01.11.405.00.9 0 |
0 |
Dla wszystkich konfiguracji należy zamówić:
- uchwyty monitorów
- szyny nośne monitorów
- panele tylne perforowane górne (jeżeli nie ograniczają widoczności operatorom stanowisk)
- półki (opcja)
