| Typ uchwytu | Max. długość wysięgnika |
Szer. | Pochylenie monitora |
Rozmiar monitora |
Nośność ( kg ) |
Numer katalogowy |
System mocowania |
|
| mm | ||||||||
 |
A | 140 | - | ± 90° | do 31” | 12 | 01.316.206.1 | S1, S2 - na szynie nośnej |
 |
D | 155 | - | ± 90° | do 31” | 12 | 01.316.210.9 | |
 |
E | 320 | - | ± 90° | do 31” | 10 | 01.316.211.9 | |
|
F | 390 | - | ± 90° | do 31” | 10< | 01.316.212.9 | |
 |
G | 580 | - | ± 90° | do 31” | 8 | 01.316.213.9 | |
 |
T45 | 45 | - | ± 30° | do 31” | 10 | 01.316.228.9 | |
 |
D1 | 140 | - | ± 75° | do 31” | 12 | 01.316.210.9- 900010 |
S3, S4, S5 - na wsporniku pionowym |
 |
E1 | 320 | - | ± 90° | do 31” | 10 | 01.316.211.9- 900010 |
|
 |
F1 | 390 | - | ± 90° | do 31” | 10 | 01.316.212.9- 900010 |
|
 |
G1 | 580 | - | ± 90° | do 31” | 8 | 01.316.213.9- 900010 |
|
 |
Uchwyt naścienny |
89 | 704 | +15°/-5° | 32”– 61” | 79 | 01.316.270.0 | S6 – na pionowej ścianie lub belce poziomej |
| 89 | 900 | +15°/-5° | 32”– 61” | 79 | 01.316.271.0 | |||

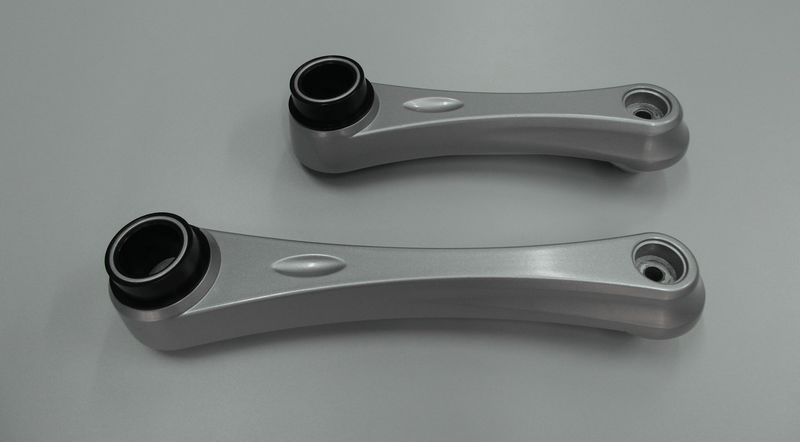

ELEMENTY DO ZESTAWÓW UCHWYTÓW
| Zastosowanie do uchwytu Typ |
Nazwa elementu | Nr katalogowy | |
 |
E, E1, G, G1 | Ramię uchwytu 180 mm | 01.316.217.9 |
| F, F1, G, G1 | Ramię uchwytu 250 mm | 01.316.218.9 | |
 |
D, D1, E, E1, F, F1, G, G1 |
Ramię uchwytu 105 mm z kołnierzem | 01.316.219.9 |
 |
D1, E1, F1, G1 | Konsola uchwytu pojedyncza | 01.316.224.9 |
 |
F1 | Konsola uchwytu podwójna |
01.316.227.9 |
W przypadku konfiguracji uchwytu do mocowania monitorów na szynach poziomych podstawę stanowi uchwyt typ D.
1. Uchwyty monitorów mocowane do szyn poziomych lub wsporników pionowych.
2. Pokrycie lakiernicze: lakier proszkowy
3. Kolorystyka – patrz dziewiąta cyfra numeru katalogowego x:
x=1; RAL 7035 (jasnoszary),
x=9, 0; RAL 9006 (białe aluminium)
