SYSTEMY MOCOWANIA UCHWYTÓW MONITORÓW NA STANOWISKACH ROBOCZYCH
System Mocowania | Opis | |

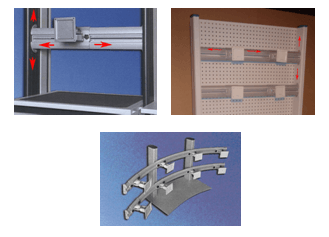

S1 | Pozioma szyna nośna monitorów mocowana do wsporników pionowych na dowolnej wysokości. Położenie uchwytu monitora w poziomie – dowolne. | |
S2 | Pozioma szyna nośna monitorów na wspornikach pionowych ustawiana płynnie napędem elektrycznym na dowolnej wysokości. Położenie uchwytu monitora w poziomie – dowolne. | |
S3 | Wspornik pionowy przesuwny mocowany na poziomej belce. Dowolne położenie uchwytu monitora w pionie i poziomie. | |
S4 | Wspornik pionowy przesuwny mocowany do płyty stołu. Dowolne położenie uchwytu monitora w pionie i poziomie. | |
S5 | Wspornik pionowy stały mocowany do płyty stołu. Dowolne położenie uchwytu monitora w pionie. | |
S6 | Szyna nośna mocowana do płaszczyzny pionowej lub wsporników pionowych na dowolnej wysokości. Dowolne położenie monitora w poziomie |
ELEMENTY SYSTEMÓW MOCOWANIA
Nazwa | wysokość ( mm ) |
szerokość ( mm ) |
nośność ( kg ) |
Nr katalogowy | System mocowania | |
Wspornik pionowy przesuwny | 650 | - | 24 | CE.75.650.9 | S3 – na belce poziomej | |
350 | - | 12 | CE.75.350.9 | |||
Wspornik pionowy przesuwny bez uchwytu | 400 | - | 32 | 01.316.231.9 | S4 – do blatu stołu | |
700 | - | 32 | 01.316.232.9 | |||
Wspornik pionowy stały | 400 | - | 32 | 01.316.233.9 | S5 – do blatu stołu | |
700 | - | 32 | 01.316.234.9 | |||
Adapter z kompletem( 8 szt.) uchwytów typ A | 750 | 1800 | 96 | 01.316.247.9 | S1 – szyny nośne poziome | |
Adapter z kompletem( 8 szt.) uchwytów typ A | 750 | 1800/ promień 1300 |
96 | 01.316.248.9 | S1 – szyny nośne poziome łukowe |
1. Pokrycie lakiernicze: lakier proszkowy
2. Kolorystyka – patrz dziewiąta cyfra numeru katalogowego x:
x=1; RAL 7035 (jasnoszary),
x=9; RAL 9006 (białe aluminium)
