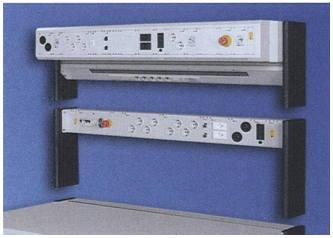

Modułowe urządzenia elektryczne - Rapomos

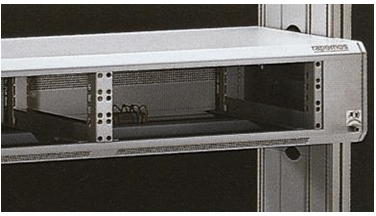

NADBUDOWA DLA ELEKTRONIKI DO STOŁÓW DACOBAS I ELICON



nadbudowa do stanowiska

Budowa i zastosowanie:

  1.  Nadbudowa - stalowa szafka do zabudowy:
    • urządzeń o module 19” i wysokości 3U lub 6U
    • urządzeń panelowych o szrokości xHP i wysokości 3U
  2. Szafka zawieszana do stanowisk ELICON lub DACOBAS
    pomiędzy wspornikami blatu
  3. Wieszak szafki umożliwia jej pochylenie ±5˚
  4. Głębokość instalacyjna max. 445 mm
  5. Nośność 750 N
  6. Zdejmowane panele tylne perforowane
  7. Powłoka lakiernicza antystatyczna, lakier proszkowy
    struktura-półmat
  8. Kolorystyka:X=1 RAL 7035 ; X=9 RAL 7021
  9. Oznaczenia: 1U=44,45 mm, 1HP=5,08 mm

Modułowe urządzenia elektryczne ELICON

ELICON



Modułowe urządzenia elektryczne DACOBAS

DACOBAS



NADBUDOWY DLA ELEKTRONIKI

Typ stanowiska Nominalna szerokość stanowiska B (mm) Nadbudowa dla urządzeń 19” Nadbudowa dla paneli modułowych xHP
Ilość modułów 19” wysokość 3U wysokość 6U Ilość modułów HP wysokość 3U Wysokość 2 x 3U
Numer katalogowy Numer katalogowy
DACOBAS 830 1 x 19” 01.321.112.X 01.321.122.X 133 01.321.132.X 01.321.142.X
1230 2 x 19” 01.321.114.X 01.321.124.X 210 01.321.134.X 01.321.144.X
1630 3 x 19” 01.321.116.X 01.321.126.X 294 01.321.136.X 01.321.146.X
1830 3 x 19” 01.321.117.X 01.321.127.X 329 01.321.137.X 01.321.147.X
2030 4 x 19” 01.321.118.X 01.321.128.X 371 01.321.138.X 01.321.148.X
ELICON 800 1 x 19” 04.212.001.X 04.212.011.X 133 04.212.021.X 04.212.031.X
1200 2 x 19” 04.212.002.X 04.212.012.X 210 04.212.022.X 04.212.032.X
1600 3 x 19” 04.212.003.X 04.212.013.X 294 04.212.023.X 04.212.033.X
1800 3 x 19” 04.212.004.X 04.212.014.X 329 04.212.024.X 04.212.034.X
2000 4 x 19” 04.212.005.X 04.212.015.X 371 04.212.025.X 04.212.035.X

UWAGI:

  1. Rzeczywista szerokość całkowita nadbudowy DACOBAS = B-30 mm
  2. Rzeczywista szerokość całkowita nadbudowy ELICON = B-50 mm
  3. Przyrządy panelowe instalowane w są w nadbudowie dla urządzeń 19” za pomocą
    ramy montażowej lub bezpośrednio w nadbudowie dla paneli modułowych xHP



Przyrządy panelowe dla nadbudowy RAPOMOS

Nazwa Szerokość Wysokość Głębokość (mm) Numer katalogowy
panel 1 RAPOMOS Zasilacz 230V, typ SNV 230 42HP 3U 220 06.101.070.1
RAPOMOS Zasilacz 400V, typ SNV 400 63HP 3U 220 06.101.071.1
panel 2 RAPOMOS Zasilacz 230V, typ SEF 230 42HP 3U 220 06.101.072.1
panel 3 RAPOMOS Wyłącznik awaryjny 14HP 3U 220 06.101.073.1
RAPOMOS Wyłącznik awaryjny 21HP 3U 220 06.101.074.1
panel 4 RAPOMOS Bezpiecznik główny  230V, typ FL 16/30 21HP 3U 220 06.101.080.1
panel 5 RAPOMOS Panel zasilający 4 gniazda Schuko, 230VAC Typ NV 230/4 42HP 3U 220 06.101.090.1
panel 6 RAPOMOS Panel zasilający 3 gniazda Schuko, 230VAC Typ NV 230/3 42HP 3U 220 06.101.091.1
panel 7 RAPOMOS Panel zasilający 3 gniazda z bolcem, 230VAC Typ NV 230/3 F 42HP 3U 220 06.101.093.1
panel 8 RAPOMOS Panel zasilający z gniazdem 3-fazowym 400V CEE (L1-L2-L3-N-PE) Typ NV 400 21HP 3U 220 06.101.095.1
panel 9 RAPOMOS Transformator separujący 3A 230V Typ TT 230-3 63HP 3U 220 06.101.110.1
RAPOMOS Transformator separujący 5A 230V Typ TT 230-5 63HP 3U 220 06.101.111.1
RAPOMOS Transformator separujący 1,6A  230V 42HP 3U 220 06.121.110.1
panel 10 RAPOMOS Reduktor ciśnienia 0-10bar , 3 złącza wyjściowe Typ PN 10/3 28HP 3U 220 06.101.290.1
panel 11 RAPOMOS Autotransformator 0-260V AC 1,6A; 230V AC 42HP 3U 220 06.121.140.1
panel 12 RAPOMOS Autotransformator 0-260V AC 3,2A;  230V AC 19” 3U 220 06.121.141.1
panel 13 RAPOMOS Autotransformator  z prostownikiem 0-260V AC, 0-260V DC 1,6A;  230V AC 42HP 3U 220 06.121.150.1
 panel 14 RAPOMOS Autotransformator 3x 0-260/450V AC 5A; 3x 230/400V AC 19” 6U 220 06.121.160.1
RAPOMOS Autotransformator  z prostownikiem 3x 0-260/450V AC, 0-450V DC 3,2A; 3x 230/400V AC 19” 6U 220 06.121.161.1
panel 15 RAPOMOS Zasilacz prądu stałego 5V DC 10A ; 230V AC 56HP 3U 220 06.121.170.1
RAPOMOS Zasilacz prądu stałego 24V DC 2A;  230V AC 28HP 3U 220 06.121.174.1
panel 16 RAPOMOS Zasilacz prądu stałego 2x12V DC 2A; 230V AC 28HP 3U 220 06.121.171.1
RAPOMOS Zasilacz prądu stałego 2x15V DC 1,6A; 230V AC 28HP 3U 220 06.121.173.1
panel 17 RAPOMOS Zasilacz prądu stałego 2x12V DC 0,4A; 5V DC 3A;  230V AC 28HP 3U 220 06.121.180.1
panel 18 RAPOMOS Zasilacz prądu stałego 2x15V DC 0,4A; 5V DC  3A; 230V AC 28HP 3U 220 06.121.181.1
panel 19 RAPOMOS Nastawny zasilacz prądu stałego 0-30V DC 0-2A;  230V AC 42HP 3U 220 06.121.190.1
RAPOMOS Nastawny zasilacz prądu stałego 0-30V DC 0-4A;  230V AC 56HP 3U 220 06.121.191.1
RAPOMOS Nastawny zasilacz prądu stałego 0-60V DC 0-1A;  230V AC 42HP 3U 220 06.121.192.1
RAPOMOS Nastawny zasilacz prądu stałego 0-60V DC 0-2A;  230V AC 42HP 3U 220 06.121.193.1
panel 20 RAPOMOS Nastawny zasilacz prądu stałego 2x (0-30V DC 0-2A);  230V AC  42HP  3U  220  06.121.220.1
  RAPOMOS Nastawny zasilacz prądu stałego 2x (0-60V DC 0-1A);  230V AC  56HP  3U  220  06.121.221.1
 panel 21 RAPOMOS Miernik uniwersalny Typ DMV8012  230V AC DC do 1000V 10A; AC do750V 10A; R do 50MΩ  42HP  3U  220  06.121.230.1
 panel 22 RAPOMOS Generator funkcji Typ FG8035-5  230V AC  42HP  3U  220  06.121.231.1
 panel 23 RAPOMOS Miernik częstotliwości Typ FZ8021-3  230V AC 42HP 3U 220 06.121.232.1
panel 24 RAPOMOS Dekada rezystorów 10Ω – 1MΩ 42HP 3U - 06.121.270.1
panel 25 RAPOMOS Dekada kondensatorowa 100pF-10μF 42HP 3U - 06.121.271.1
panel 26 RAPOMOS Stacja lutownicza 50W 28HP 3U 220 06.121.280.1
panel 27 RAPOMOS Stacja lutownicza 80W 28HP 3U 220 06.121.281.1
panel 28 RAPOMOS Stacja lutownicza 300W 56HP 3U 220 06.121.283.1
panel 29 RAPOMOS Panel zasilający 230V z wyłącznikiem bezpieczeństwa 42HP 3U - 04.212.400.1
RAPOMOS Panel zasilający 400V z wyłącznikiem bezpieczeństwa 63HP 3U - 04.212.401.1
panel 30 RAPOMOS Wyłącznik bezpieczeństwa 230V AC 6A 14HP 3U - 04.212.402.1
panel 31 RAPOMOS Bezpiecznik FI/LS 16A/30mA 14HP 3U - 04.212.403.1
panel 32 RAPOMOS Bezpiecznik FI 25A/30mA 14HP 3U - 04.212.404.1
panel 33 RAPOMOS Bezpiecznik 16A 7HP 3U - 04.212.405.1
panel 34 RAPOMOS Wyłącznik podświetlany 2x 16A 250V 7HP 3U - 04.212.406.1
panel 35 RAPOMOS Panel zasilający 2 gniazda Schuko, 230VAC 16A 21HP 3U - 04.212.407.1
RAPOMOS Panel zasilający 4 gniazda Schuko, 230VAC 16A 42HP 3U - 04.212.408.1
panel 36 RAPOMOS Panel zasilający 2 gniazda z bolcem, 230VAC 16A  21HP  3U  -  04.212.409.1
panel 37 RAPOMOS Panel zasilający 3 gniazda IEC 60320 10A  14HP  3U  -  04.212.411.1



 Elementy wyposażenia RAPOMOS

Nazwa Szerokość Wysokość Kolor Numer katalogowy
nadbudowa dla elektroniki 1 RAPOMOS 19" Rama montażowa  84 HP 19” 3U RAL 7035 04.212.041.1
nadbudowa dla elektroniki 2 RAPOMOS Panel czołowy nadbudowy dla modułów 19” 19” 1U RAL 7035 02.008.021.1
2U RAL 7035 02.008.022.1
3U RAL 7035 02.008.023.1
4U RAL 7035 02.008.024.1
5U RAL 7035 02.008.025.1
6U RAL 7035 02.008.026.1
nadbudowa dla elektroniki 3 RAPOMOS Panel czołowy bez nadruku 7HP 3U RAL 7035 02.340.544.1
14HP 02.340.549.1
21HP 02.340.551.1
42HP 02.340.553.1
nadbudowa dla elektroniki 4 RAPOMOS Panel czołowy z nadrukiem 7HP 3U RAL 7035 06.101.320.1
14HP 06.101.321.1
21HP 06.101.322.1
42HP 06.101.323.1
przewód 1 Przewód pomiarowy 2,5 mm2  max.32A , max.1000V 0,5 m - czerwony 06.101.310.2
1,0 m 06.101.311.2
1,5 m 06.101.312.2
0,5 m - żółty 06.101.310.5
1,0 m 06.101.311.5
1,5 m 06.101.312.5
0,5 m - czarny 06.101.310.9
1,0 m 06.101.311.9
1,5 m 06.101.312.9
nadbudowa dla elektroniki 5 RAPOMOS wieszak na przewody - - RAL 7035

06.101.315.1
