Minidystrybutor



MINIDYSTRYBUTOR DLA ELEKTRONIKI DO STOŁÓW DACOBAS I ELICON

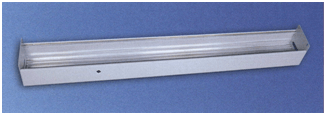

minidystrybutor



minidystrybutor schemat

Budowa i zastosowanie:

Obudowa służąca do zamontowania przyrządów elektronicznych na stole roboczym, wykonana z ciągnionego kształtowego profilu aluminiowego.

  1. Wymiary:
    - wysokość 132,5 mm (dostosowana do zainstalowania
       przyrządów o wysokości 3U)
    - głębokość 110 mm
    - głębokość instalacyjnana max.91 mm
    - szerokość dostosowana do stanowiska (wielokrotność
       modułu HP)
  2. Obudowa zawieszana do stanowisk ELICON lub DACOBAS
    pomiędzy wspornikami blatu
  3. Profil obudowy posiada kanałki T ułatwiające
    instalowanie osprzętu
  4. Powłoka lakiernicza antystatyczna, lakier proszkowy
    struktura-półmat
  5. Kolorystyka:X=1 RAL 7035 ; X=9 RAL 7021
  6. Oznaczenia: 1U=44,45 mm, 1HP=5,08 mm



minidystrybutor

minidystrybutor



MINIDYSTRYBUTORY

Typ stanowiska Nominalna szerokość stanowiska B (mm) Szerokość instalacyjna HP Numer katalogowy
DACOBAS 830 147 01.321.152.1
1030 189 01.321.153.1
1230 231 01.321.154.1
1430 266 01.321.155.1
1630 308 01.321.156.1
1830 350 01.321.157.1
2030 385 01.321.158.1
ELICON 800 147 04.211.000.X
1200 224 04.211.001.X
1600 301 04.211.002.X
1800 343 04.211.003.X
2000 378 04.211.004.X

UWAGA:
Rzeczywista szerokość całkowita minidystrybutora DACOBAS = B-30 mm
Rzeczywista szerokość całkowita minidystrybutora ELICON = B-50 mm



Wyposażenie dla MINIDYSTRYBUTORA

Nazwa

Szerokość

Wysokość

Głębokość (mm)

Numer katalogowy



 MINIDYSTRYBUTORA



Panel bezpiecznika FI 25A/30mA

14HP

3U

-

04.211.040.1





 MINIDYSTRYBUTORA 1

Panel bezpiecznika 16A

7HP

3U

-

04.211.041.1



 MINIDYSTRYBUTORA 2



Panel bezpiecznika FI/LS 16A/30mA

14HP

3U

-

04.211.042.1



 MINIDYSTRYBUTORA 3



Panel wyłącznika bezpieczeństwa

230V AC 6A

14HP

3U

-

04.211.043.1

 MINIDYSTRYBUTORA 4

Panel wyłącznika podświetlanego

2x 16A 250V

 7HP  3U  -  04.211.044.1
 MINIDYSTRYBUTORA 5

Panel zasilający 2 gniazda Schuko,

230VAC 16A

21HP 3U - 04.211.045.1

Panel zasilający 4 gniazda Schuko,

230VAC 16A

42HP 3U - 04.211.046.1
 MINIDYSTRYBUTORA 6

Panel zasilający 2 gniazda z bolcem,

230VAC 16A

21HP 3U - 04.211.047.1
 MINIDYSTRYBUTORA 7

Panel zasilający 3 gniazda

IEC 60320, 10A

 14HP  3U  -  04.211.049.1
 MINIDYSTRYBUTORA 8

Panel z gniazdami
2 x RJ45

7HP 3U - 04.211.050.1
 MINIDYSTRYBUTORA 9

Panel ESD

7HP 3U - 04.211.051.1
 MINIDYSTRYBUTORA 10

Panel zasilający 230V z wyłącznikiem bezpieczeństwa

42HP 3U - 04.211.052.1

Panel zasilający 400V z wyłącznikiem bezpieczeństwa

63HP 3U - 04.211.053.1
 MINIDYSTRYBUTORA 11



Panel czołowy ( zślepka)





7HP 3U - 04.211.055.1
14HP 3U - 04.211.056.1
21HP 3U - 04.211.057.1
42HP 3U - 04.211.058.1
