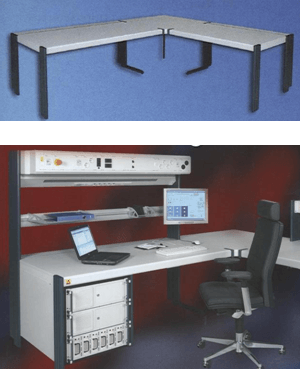

Blaty narożne mocowane są bezpośrednio do wsporników blatu stanowisk sąsiednich. Elementami mocującymi są specjalne nakrętki sprężyste umieszczane w kanałkach profili aluminiowych.
Wyposażenie standard:
-
Konstrukcja nośna (nośność 1500 N)
- rama nośna (profil stalowy ocynkowany
h =50mm) -
Wsporniki blatu (profil aluminiowy z kanałkami
T – 120x30mm) – wg tabeli - Blat
- grubość płyty nośnej - 18 mm
- wysokość czoła blatu - 70mm
- czoło - zaoblone
- laminat antyrefleksyjny
-
przepust kablowy (w zależnośco od wersji)
-
Pokrycie lakiernicze: lakier proszkowy-
struktura-półmat (dla poz. 2) -
Kolorystyka: RAL 7035 - poz. 3;
RAL 5008 - poz. 2
Blaty nie wymagające wspornika (poz. 2) – Mocowanie do dwóch stanowisk sąsiednich
| H | Kąt naroża | Kształt blatu | B – Głębokość blatu Strona lewa |
A – Głębokość blatu Strona prawa |
Nr katalogowy | Dostawa obejmuje | ||||
| 670 | 800 | 870 | 670 | 800 | 870 | |||||
|
720 750 |
45º |
Trójkąt
|
x | x | 01.300.045.1 | Blat kpl. | ||||
| 60º | x | x | 01.300.059.1 | |||||||
| 90º | x | x | 01.300.050.1 | |||||||
Blaty z dodatkowym wspornikiem (poz. 2) – Mocowanie do dwóch stanowisk sąsiednich
| H | Wymiar gabaryt. blatu | Kształt blatu | B – Głębokość blatu Strona lewa |
A – Głębokość blatu Strona prawa |
Nr katalogowy | Dostawa obejmuje | ||||
| 670 | 800 | 870 | 670 | 800 | 870 | |||||
| 720 | 720x720 |
Prostokąt
|
x | x | 01.300.030.1 | Blat kpl. Wspornik 1 szt. |
||||
| 920x720 | x | x | 01.300.033.1 | |||||||
| 720x920 | x | x | 01.300.032.1 | |||||||
| 920x920 | x | x | 01.300.031.1 | |||||||
| 720 |
C=1317 E=610 |
Trapez Tył ścięty
|
x | x | 01.300.137.1 | Blat kpl. Wspornik 2 szt. |
||||
| 750 | x | x | 01.300.143.1 | |||||||
| x | x | 01.300.141.1 | ||||||||
| 720 |
C=1317 E=610 |
Trapez Tył pełny
|
x | x | 01.300.123.1 | Blat kpl. Wspornik 1 szt. |
||||
| 750 | x | x | 01.300.127.1 | |||||||
UWAGI:
H - wysokość stanowiska
D – głębokość blatu trapezowego ściętego (wymiar na rysunku)
A=B=670 D=729
A=B=800 D=980
A=B=870 D=870
