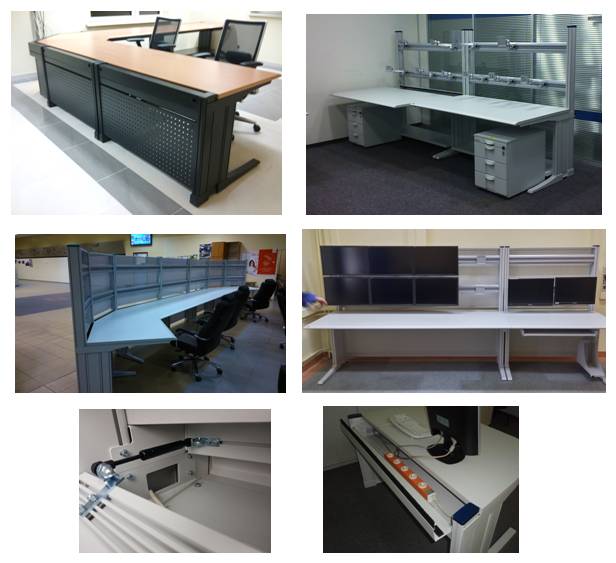

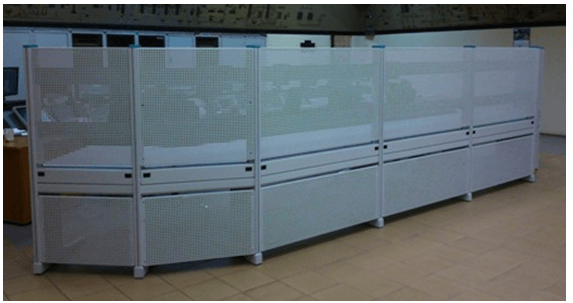

corfu zdjęcia stanowiska i elementów

System CORFU-E spełnia wszystkie wymogi bezpieczeństwa wymagane dla biurowych stanowisk pracy wyposażonych w monitory. Modułowa konstrukcja umożliwia konfigurację stanowiska dostosowaną do indywidualnych potrzeb każdego użytkownika (konfiguracja szeregowa, kątowa, półkolista).

UWAGA: Wszystkie elementy metalowe pokryte farbą proszkową (struktura)



Wersje kolorystyczne

x=2;   elementy podstawy, płyty perforowane - RAL 7035
blat – RAL 7035
szyny nośne monitorów, uchwyty monitorów – RAL 9006
elementy dekoracyjne –  RAL 5003
kolory 1
x=5;

elementy podstawy, płyty perforowane - RAL 7021
blat -drewnopodobne (klon)
szyny nośne monitorów, uchwyty monitorów – RAL 9006
elementy dekoracyjne – RAL 7021

kolory 2
x=25;

elementy podstawy, płyty perforowane - RAL 7035
blat - drewnopodobne (klon)
szyny nośne monitorów, uchwyty monitorów – RAL 9006
elementy dekoracyjne – RAL 7021

kolory 3
x=9;

elementy podstawy, płyty perforowane - RAL 9006
blat – RAL 7035
szyny nośne monitorów, uchwyty monitorów – RAL 9006
elementy dekoracyjne – RAL 7021

kolory 4



Wprowadzenie kabli urządzeń komputerowych do kanału kablowego poprzez przepust szczotkowy
Wprowadzenie kabli zasilających i teletechnicznych do kanału kablowego przez każdą z nóg stanowiska
Dostęp do kanału kablowego poprzez wysunięcie blatu lub odchylenie pokrywy kanały kablowego
Regulowane stopki poziomujące
Nośność blatu: 1500N

UWAGA:

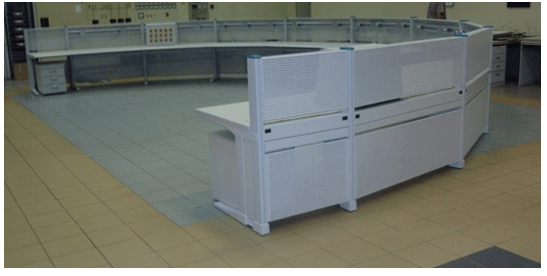

Poziome profile nośne uchwytów monitorów oraz górne i dolne panele perforowane nie są standardowym wyposażeniem stanowiska

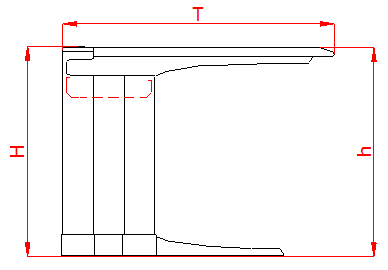

STANOWISKA PROSTE - PODSTAWOWY TYPOSZEREG WYMIAROWY
Monitory ustawiane na blacie
Pokrywa obrotowa kanału kablowego otwierana sprężyną gazową

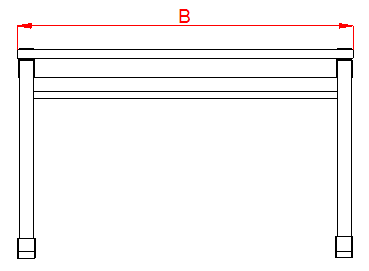

confu-e 1confu-e 2





Wysokość blatu h Wysokość stanowiska H Szerokość stanowiska B Głębokość stanowiska T Numer katalogowy
750 755 1000
1200
1400
1600
1800
2000
2250
800 CEP.01.075.100.080.y.x
CEP.01.075.120.080.y.x
CEP.01.075.140.080.y.x
CEP.01.075.160.080.y.x
CEP.01.075.180.080.y.x
CEP.01.075.200.080.y.x
CEP.01.075.225.080.y.x
780 785

1000
1200
1400
1600
1800
2000
2250

CEP.01.078.100.080.y.x
CEP.01.078.120.080.y.x
CEP.01.078.140.080.y.x
CEP.01.078.160.080.y.x
CEP.01.078.180.080.y.x
CEP.01.078.200.080.y.x
CEP.01.078.225.080.y.x

750 755 1000
1200
1400
1600
1800
2000
2250
900 CEP.01.075.100.090.y.x
CEP.01.075.120.090.y.x
CEP.01.075.140.090.y.x
CEP.01.075.160.090.0.x
CEP.01.075.180.090.y.x
CEP.01.075.200.090.y.x
CEP.01.075.225.090.y.x
780 785 1000
1200
1400
1600
1800
2000
2250
CEP.01.078.100.090.y.x
CEP.01.078.120.090.y.x
CEP.01.078.140.090.y.x
CEP.01.078.160.090.y.x
CEP.01.078.180.090.y.x
CEP.01.078.200.090.y.x
CEP.01.078.225.090.y.x
750 755 1000
1200
1400
1600
1800
2000
2250
1000 CEP.01.075.100.100.y.x
CEP.01.075.120.100.y.x
CEP.01.075.140.100.y.x
CEP.01.075.160.100.y.x
CEP.01.075.180.100.y.x
CEP.01.075.200.100.y.x
CEP.01.075.225.100.y.x
780 785 1000
1200
1400
1600
1800
2000
2250
CEP.01.078.100.100.y.x
CEP.01.078.120.100.y.x
CEP.01.078.140.100.y.x
CEP.01.078.160.100.y.x
CEP.01.078.180.100.y.x
CEP.01.078.200.100.y.x
CEP.01.078.225.100.y.x

STANOWISKA PROSTE - PODSTAWOWY TYPOSZEREG WYMIAROWY
Zestaw dla jednego rzędu monitorów podwieszonych
(bez poziomych profili nośnych i bez uchwytów monitorów)
Pokrywa obrotowa kanału kablowego otwierana sprężyną gazową

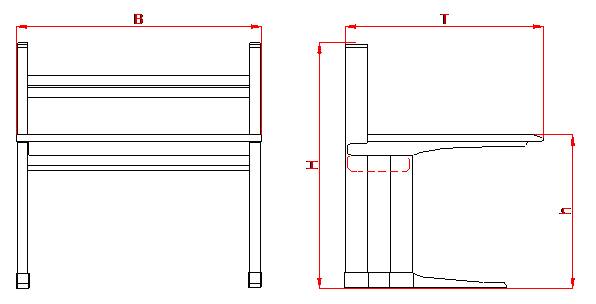

schemat stanowiska z jednym rzędem monitorów



Wysokość blatu h Wysokość stanowiska H Szerokość stanowiska B Głębokość stanowiska T Numer katalogowy
750 1225 1000
1200
1400
1600
1800
2000
2250
800 CEP.01.12.075.100.080.y.x
CEP.01.12.075.120.080.y.x
CEP.01.12.075.140.080.y.x
CEP.01.12.075.160.080.y.x
CEP.01.12.075.180.080.y.x
CEP.01.12.075.200.080.y.x
CEP.01.12.075.225.080.y.x
780 1255 1000
1200
1400
1600
1800
2000
2250
CEP.01.12.078.100.080.y.x
CEP.01.12.078.120.080.y.x
CEP.01.12.078.140.080.y.x
CEP.01.12.078.160.080.y.x
CEP.01.12.078.180.080.y.x
CEP.01.12.078.200.080.y.x
CEP.01.12.078.225.080.y.x
750 1225 1000
1200
1400
1600
1800
2000
2250
900 CEP.01.12.075.100.090.y.x
CEP.01.12.075.120.090.y.x
CEP.01.12.075.140.090.y.x
CEP.01.12.075.160.090.y.x
CEP.01.12.075.180.090.y.x
CEP.01.12.075.200.090.y.x
CEP.01.12.075.225.090.y.x
780 1225 1000
1200
1400
1600
1800
2000
2250
CEP.01.12.078.100.090.y.x
CEP.01.12.078.120.090.y.x
CEP.01.12.078.140.090.y.x
CEP.01.12.078.160.090.y.x
CEP.01.12.078.180.090.y.x
CEP.01.12.078.200.090.y.x
CEP.01.12.078.225.090.y.x
750 1225 1000
1200
1400
1600
1800
2000
2250
1000 CEP.01.12.075.100.100.y.x
CEP.01.12.075.120.100.y.x
CEP.01.12.075.140.100.y.x
CEP.01.12.075.160.100.y.x
CEP.01.12.075.180.100.y.x
CEP.01.12.075.200.100.y.x
CEP.01.12.075.225.100.y.x
780 1225 1000
1200
1400
1600
1800
2000
2250
CEP.01.12.078.100.100.y.x
CEP.01.12.078.120.100.y.x
CEP.01.12.078.140.100.y.x
CEP.01.12.078.160.100.y.x
CEP.01.12.078.180.100.y.x
CEP.01.12.078.200.100.y.x
CEP.01.12.078.225.100.y.x



STANOWISKA PROSTE - PODSTAWOWY TYPOSZEREG WYMIAROWY
Zestaw dla dwóch rzędów monitorów podwieszonych
(bez poziomych profili nośnych i bez uchwytów monitorów)
Pokrywa obrotowa kanału kablowego otwierana sprężyną gazową

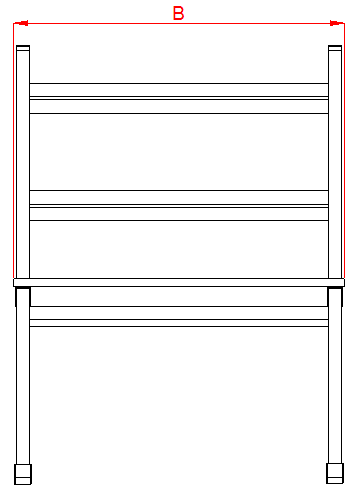

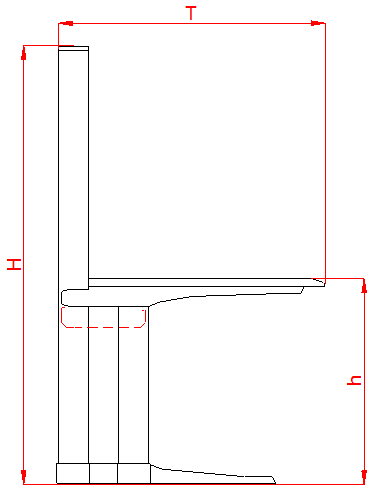

confu-e 5confu-e 6



Wysokość blatu h Wysokość stanowiska H Szerokość stanowiska B Głębokość stanowiska T Numer katalogowy
750 1600 1000
1200
1400
1600
1800
2000
2250
800 CEP.01.16.075.100.080.y.x
CEP.01.16.075.120.080.y.x
CEP.01.16.075.140.080.y.x
CEP.01.16.075.160.080.y.x
CEP.01.16.075.180.080.y.x
CEP.01.16.075.200.080.y.x
CEP.01.16.075.225.080.y.x
780 1630 1000
1200
1400
1600
1800
2000
2250
CEP.01.16.078.100.080.y.x
CEP.01.16.078.120.080.y.x
CEP.01.16.078.140.080.y.x
CEP.01.16.078.160.080.y.x
CEP.01.16.078.180.080.y.x
CEP.01.16.078.200.080.y.x
CEP.01.16.078.225.080.y.x
750 1600 1000
1200
1400
1600
1800
2000
2250
900 CEP.01.16.075.100.090.y.x
CEP.01.16.075.120.090.y.x
CEP.01.16.075.140.090.y.x
CEP.01.16.075.160.090.y.x
CEP.01.16.075.180.090.y.x
CEP.01.16.075.200.090.y.x
CEP.01.16.075.225.090.y.x
780 1630 1000
1200
1400
1600
1800
2000
2250
CEP.01.16.078.100.090.y.x
CEP.01.16.078.120.090.y.x
CEP.01.16.078.140.090.y.x
CEP.01.16.078.160.090.y.x
CEP.01.16.078.180.090.y.x
CEP.01.16.078.200.090.y.x
CEP.01.16.078.225.090.y.x
750 1600 1000
1200
1400
1600
1800
2000
2250
1000 CEP.01.16.075.100.100.y.x
CEP.01.16.075.120.100.y.x
CEP.01.16.075.140.100.y.x
CEP.01.16.075.160.100.y.x
CEP.01.16.075.180.100.y.x
CEP.01.16.075.200.100.y.x
CEP.01.16.075.225.100.y.x
780 1630 1000
1200
1400
1600
1800
2000
2250
CEP.01.16.078.100.100.y.x
CEP.01.16.078.120.100.y.x
CEP.01.16.078.140.100.y.x
CEP.01.16.078.160.100.y.x
CEP.01.16.078.180.100.y.x
CEP.01.16.078.200.100.y.x
CEP.01.16.078.225.100.y.x

Zestaw obejmuje:

  • aluminiowe profile nośne, dwa wsporniki boczne blatu, kanał kablowy uchylny z szyną DIN 35, pokrywa kanału kablowego z przepustem szczotkowym
  • blat (grubość 29,5mm) z czołem ukosowanym i zaoblonym, pokryty antyrefleksyjnym laminatem HPL
  • zestaw montażowy
  • wersje kolorystyczne: x=1; x=5
  • położenie stóp stanowiska L1=755 mm; L2=655 mm;
    y=0 dwie stopy L755
    y=1 stopa lewa L755; stopa prawa L655
    y=2 stopa lewa L655; stopa prawa L755
    y=3 dwie stopy L655



STANOWISKA NAROŻNE

Montowane do sąsiadujących z lewej i prawej strony do stanowiski prostych.

  TYP BLATU
  Stanowisko trójkątne pełne 45˚ Stanowisko trójkątne ścięte 45˚ Stanowisko kwadratowe pełne 90˚ 1020x1020 Stanowisko kwadratowe ścięte 90˚ 1122x1122 Stanowisko kwadratowe ścięte 90˚ 1307x1307
  1 2 3 4 5
   typ blatu rysunek techniczny 1  typ blatu rysunek techniczny 2  typ blatu rysunek techniczny 3  typ blatu rysunek techniczny 4  typ blatu rysunek techniczny 5
Głębokość stanowiska/ Głębokość blatu prostego Długość czoła blatu A/Szerokość maksymalna blatu B/Głębokość maksymalna blatu C
800/690
900/790
1000/890
35/563/754
35/640/862
35/716/970
35/563/637
35/640/730
35/716/822
311/1287/1131
170/1287/1202
28/1287/1273
457/1431/750
314/1431/820
172/1431/892
717/1692/750
575/1692/820
434/1692/892
  Numer katalogowy (pokrywa kanału kablowego nie otwierana)
800
900
1000
CEN.145.080.35.x CEN.145.090.35.x CEN.145.100.35.x CEN.245.080.35.x CEN.245.090.35.x CEN.245.100.35.x CEN.190.080.311.x CEN.190.090.170.x CEN.190.100.028.x CEN.290.080.457.x CEN.290.090.314.x CEN.290.100.172.x CEN.290.080.717.x CEN.290.090.575.x CEN.290.100.434.x
  Numer katalogowy (pokrywa kanału kablowego otwierana sprężyną gazową)
800
900
1000
CEN.145.080.35.x CEN.145.090.35.x CEN.145.100.35.x CEN.245.080.35.x CEN.245.090.35.x CEN.245.100.35.x CEN.190.080.311.x CEN.190.090.170.x CEN.190.100.028.x CEN.290.080.457.x CEN.290.090.314.x CEN.290.100.172.x CEN.290.080.717.x CEN.290.090.575.x CEN.290.100.434.x
Zestaw obejmuje:
- kanał kablowy z szyną DIN 35
- uchylna pokrywa kanału kablowego z przepustem szczotkowym
- blat (grubość 29,5mm) z zaobleniem, pokryty antyrefleksyjnym laminatem HPL
- wsporniki blatu
- zestaw montażowy
Nośność blatu: 1500N
Wersje kolorystyczne: x=1; x=5

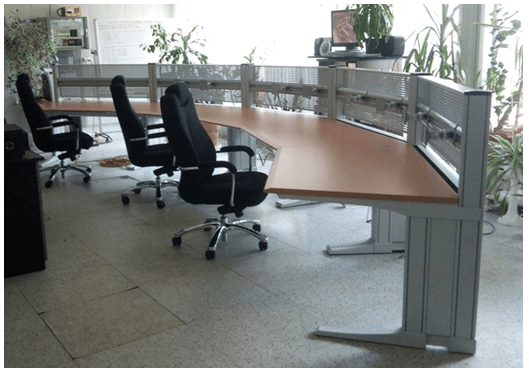

STANOWISKA TRAPEZOWE ROZŁĄCZNE - PODSTAWOWY TYPOSZEREG WYMIAROWY

Wysokość stanowiska 750, 780 mm - bez uchwytów monitorów
Wysokość stanowiska 1225, 1250 mm - Zestaw dla jednego rzędu monitorów podwieszonych (bez uchwytów monitorów)
Wysokość stanowiska 1600, 1630 mm - Zestaw dla dwóch rzędów monitorów podwieszonych (bez uchwytów monitorów)
Szerokość stanowiska: 1400, 1500, 1600 mm

confu-e 6

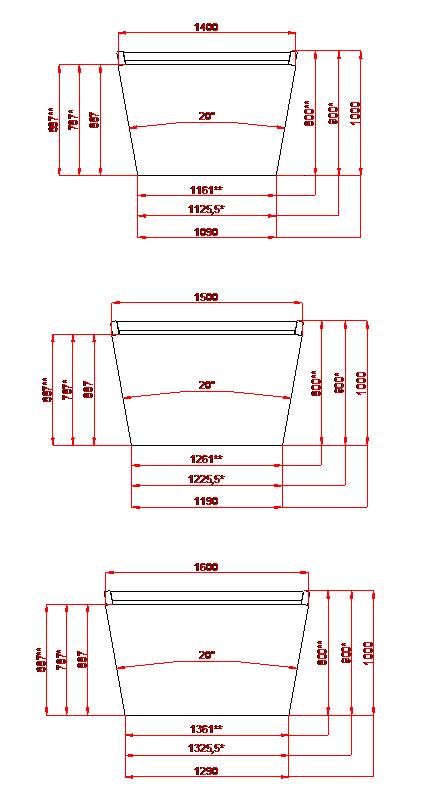

schemat stanowiska trapezowego

Wysokość blatu h Wysokość stanowiska H Szerokość stanowiska B Głębokość stanowiska T Numer katalogowy
750 755
1225
1600
1400/1161 800 CET.01.075.140.080.y.x
CET.01.12.075.140.080.y.x
CET.01.16.075.140.080.y.x
780 785
1255
1630
1400/1161 800 CET.01.078.140.080.y.x
CET.01.12.078.140.080.y.x
CET.01.16.078.140.080.y.x
750 755
1225
1600
1400/1125,5 900 CET.01.075.140.090.0.x
CET.01.12.075.140.090.0.x
CET.01.16.075.140.090.0.x
780 785
1255
1630
1400/1125,5 900 CET.01.078.140.090.0.x
CET.01.12.078.140.090.0.x
CET.01.16.078.140.090.0.x
750 755
1225
1600
1400/1090 1000 CET.01.075.140.100.0.x
CET.01.12.075.140.100.0.x
CET.01.16.075.140.100.0.x
780 785
1255
1630
1400/1090 1000 CET.01.078.140.100.0.x
CET.01.12.078.140.100.0.x
CET.01.16.078.140.100.0.x
750 755
1225
1600
1500/1261 800  CET.01.075.150.080.0.x
CET.01.12.075.150.080.0.x
CET.01.16.075.150.080.0.x
780 785
1255
1630
1500/1261 800  CET.01.078.150.080.0.x
CET.01.12.078.150.080.0.x
CET.01.16.078.150.080.0.x
750 755
1225
1600
1500/1225,5 900  CET.01.075.150.090.0.x
CET.01.12.075.150.090.0.x
CET.01.16.075.150.090.0.x
780 785
1255
1630
1500/1225,5 900  CET.01.078.150.090.0.x
CET.01.12.078.150.090.0.x
CET.01.16.078.150.090.0.x
750 755
1225
1600
1500/1190 1000 CET.01.075.150.100.0.x
CET.01.12.075.150.100.0.x
CET.01.16.075.150.100.0.x
780 785
1255
1630
1500/1190 1000 CET.01.078.150.100.0.x
CET.01.12.078.150.100.0.x
CET.01.16.078.150.100.0.x
750 755
1225
1600
1600/1361 800 CET.01.075.160.080.0.x
CET.01.12.075.160.080.0.x
CET.01.16.075.160.080.0.x
780 785
1255
1630
1600/1361 800 CET.01.078.160.080.0.x
CET.01.12.078.160.080.0.x
CET.01.16.078.160.080.0.x
750 755
1225
1600
1600/1325,5 900 CET.01.075.160.090.0.x
CET.01.12.075.160.090.0.x
CET.01.16.075.160.090.0.x
780 785
1255
1630
1600/1325,5 900 CET.01.078.160.090.0.x
CET.01.12.078.160.090.0.x
CET.01.16.078.160.090.0.x
750 755
1225
1600
1600/1290 1000 CET.01.075.160.100.0.x
CET.01.12.075.160.100.0.x
CET.01.16.075.160.100.0.x
780 785
1255
1630
1600/1290 1000 CET.01.078.160.100.0.x
CET.01.12.078.160.100.0.x
CET.01.16.078.160.100.0.x
Zestaw obejmuje:
- aluminiowe profile nośne
- kanał kablowy z szyną DIN 35
- uchylna pokrywa kanału kablowego z przepustem szczotkowym
- blat (grubość 29,5mm) z zaobleniem, pokryty antyrefleksyjnym laminatem HPL
- wsporniki blatu
- zestaw montażowy
Nośność blatu: 1500N
Wersje kolorystyczne: x=1; x=5
Długości stóp stanowiska L1=755 mm; L2=655 mm;
y=0 dwie stopy L755
y=1 stopa lewa L755; stopa prawa L655
y=2 stopa lewa L655; stopa prawa L755
y=3 dwie stopy L655



PANELE PERFOROWANE – STANOWISKA PROSTE ROZŁĄCZNE

confu-e 9



  Panel perforowany górny Panel perforowany dolny
Szer. stan. Wys. panelu (mm) Numer Katalogowy Wys. panelu (mm) Numer Katalogowy Wys. panelu (mm) Numer katalogowy
1000
1200
1400
1600
1800
2000
2250
420

CE.45.100.0883.0420.x
CE.45.100.1083.0420.x
CE.45.100.1283.0420.x
CE.45.100.1483.0420.x
CE.45.100.1683.0420.x
CE.45.100.1883.0420.x
CE.45.100.2133.0420.x

795 CE.45.100.0883.0795.x
CE.45.100.1083.0795.x
CE.45.100.1283.0795.x
CE.45.100.1483.0795.x
CE.45.100.1683.0795.x
CE.45.100.1883.0795.x
CE.45.100.2133.0795.x
480 CE.40.100.0882.480.x
CE.40.100.1082.480.x
CE.40.100.1282.480.x
CE.40.100.1482.480.x
CE.40.100.1682.480.x
CE.40.100.1882.480.x
CE.40.100.2133.480.x



PANELE PERFOROWANE – STANOWISKA TRAPEZOWE ROZŁĄCZNE

confu-e 10



  Panel perforowany górny Panel perforowany dolny
Szer. stan. Wys. panelu (mm) Numer
Katalogowy
Wys. panelu (mm) Numer
Katalogowy
Wys panelu (mm) Numer
Katalogowy
1400
1500
1600
420 CE.45.120.1318.0420.x
CE.45.120.1418.0420.x
CE.45.120.1518.0420.x
795 CE.45.120.1318.0795.x
CE.45.120.1418.0795.x
CE.45.120.1518.0795.x
480 CE.40.120.1318.480.x
CE.40.120.1418.480.x
CE.40.120.1518.480.x



PANELE PERFOROWANE – STANOWISKA NAROŻNE

  Panel narożny
perforowany górny
Panel narożny
perforowany dolny
Typ blatu Głęb. stan. (mm) Wys. panelu (mm) Numer
Katalogowy
Wys. panelu (mm) Numer
Katalogowy
Wys. panelu (mm) Numer
Katalogowy
1 800
900
1000
420 CE.145.080.0420.x
CE.145.090.0420.x
CE.145.100.0420.x
795 CE.145.080.0795.x
CE.145.090.0795.x
CE.145.100.0795.x
480 CE.145.080.480.x
CE.145.090.480.x
CE.145.100.480.x
2 800
900
1000
CE.245.080.0420.x
CE.245.090.0420.x CE.245.100.0420.x
CE.245.080.0795.x
CE.245.090.0795.x CE.245.100.0795.x
CE.245.080.480.x
CE.245.090.480.x CE.245.100.480.x
3 800
900
1000
CE.190.001.0420.x CE.190.001.0795.x CE.190.001.480.x
4 800
900
1000
CE.290.001.0420.x CE.290.001.0795.x CE.290.001.480.x
5 800
900
1000
CE.290.002.0420.x CE.290.002.0795.x CE.290.002.480.x



AKCESORIA DODATKOWE

 akcesoria dodatkowe 11

Zestaw obejmuje:
- szafka Smaract 12U wersja Elicon
   (1 kpl. aluminiowych belek nośnych
   z rowkiem T,
- tylny przepust kablowy,
- zestaw uziemiający,
- zestaw montażowy

Wymiary (mm):
Wys. 598; Głęb. 600; Szer. 600

Stosować do stanowisk o wysokości blatu 800mm

Wersje kolorystyczne: x=1

SZAFKA 19” SMARACT 12U ELICON
Numer katalogowy
Typ 1 – bez drzwi
Typ 2 – drzwi szkło hartowane
Typ 3 – drzwi stalowe
04.252.600.1
04.252.602.1
04.252.603.1
 akcesoria dodatkowe 12

Zestaw obejmuje:
- wspornik komputera
- zestaw montażowy

Wymiary (mm):
Wys. 319; Głęb. 463; Szer. 165-265

Wersje kolorystyczne: x=1; x=2; x=9

WSPORNIK KOMPUTERA
Numer katalogowy
04.208.078.x
 akcesoria dodatkowe 13

Zestaw obejmuje:
- przegub kablowy (stal ocynkowana)
- zestaw montażowy

Mocowany do platformy wysuwanej i wspornika nośnego stanowiska

PRZEGUB KABLOWY
Numer katalogowy
01.102.728.0-001
 akcesoria dodatkowe 14

Zestaw obejmuje:
- lampa 13W z przewodem zasil. (2m)
- zestaw montażowy

Mocowana pod półka system (oświetlenie powierzchni roboczej blatu)

LAMPA LUMINESTRA
Numer katalogowy
01.131.227.9-900002
 akcesoria dodatkowe 15

Zestaw obejmuje:
- szuflada

Mocowana pod blatem stanowiska
Bez zamka chroniącego dostęp

Wymiary (mm):
Wys. 80; Głęb. 445; Szer. 675

Kolorystyka: RAL7035

WYSUWANA SZUFLADA KLAWIATURY
Numer katalogowy
00.350.450.1-900002



W naszym Serwisie używamy plików cookies. Korzystając dalej z Serwisu, wyrażasz zgodę na stosowanie plików cookies zgodnie z Polityką prywatności. Wyrażenie zgody jest dobrowolne, w każdej chwili można ją cofnąć poprzez zmianę ustawień dotyczących plików „cookies” w używanej przeglądarce internetowej. Kliknij „Akceptuję”, aby ta informacja nie wyświetlała się więcej.
