Elicon standard

Kategoria: Elicon

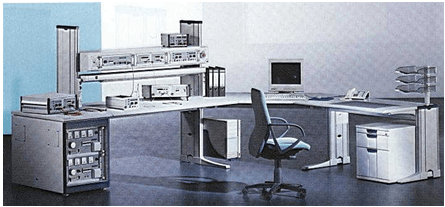

stanowisko elicon standard

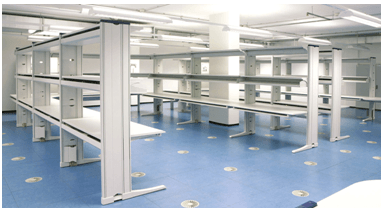

stanowisko elicon standard



System ELICON spełnia wszystkie wymogi bezpieczeństwa wymagane dla biurowych stanowisk pracy wyposażonych w monitory. Modułowa konstrukcja umożliwia konfigurację stanowiska dostosowaną do indywidualnych potrzeb każdego użytkownika (konfiguracja szeregowa i kątowa).

UWAGA 1: Rzeczywista szerokość stanowiska prostego (blat i dwa wsporniki nośne) jest większa o 64mm od podawanej w katalogach nominalnej szerokości stanowiska B.

UWAGA 2: Wszystkie elementy metalowe pokryte są antystatyczną farbą proszkową (struktura)



Wersje kolorystyczne



x=1; elementy metalowe, blat, płyty meblowe, uchwyty ABS - RAL 7035,


x=2; elementy metalowe, blat, płyty meblowe - RAL 7035, elementy dekoracyjne,
        uchwyty ABS -  RAL 5003,


x=5; elementy metalowe, uchwyty ABS - RAL 7021, blat, płyty meblowe
        drewnopodobne (klon)


x=9; elementy metalowe - RAL 7021

kolor 1

kolor 2


kolor 3

kolor 4




kolor 5


kolor 6

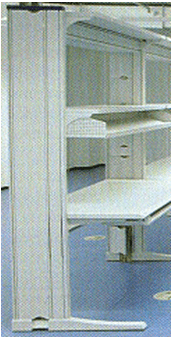

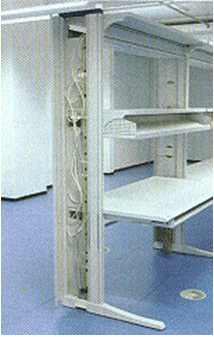

WSPORNIK NOŚNY

wspornik 1     wspornik 2   szafka 1





Dostępny typoszereg wymiarowy

Głęb. D Wys. H Wspornik wewnętrzny Wspornik zewnętrzny Uwagi
650 760 04.252.150.x 4.252.160.x stosować do blatów o głęb. 700
1250
1656
2064
800 760 4.252.151.x 4.252.161.x stosować do blatów o głęb. 800-1000
1250 4.251.080.x
1656 4.253.151.x 4.253.161.x
2064 4.253.152.x 4.253.162.x

Zestaw obejmuje:
- Profil aluminiowy (z kanałami T) 110x50mm, Profil aluminiowy (z kanałami T) 38x50mm,
  podstawa (aluminiowy odlew ciśnieniowy) z zamontowanymi stopkami poziomującymi, górny
  łącznik spinający (aluminiowy odlew    ciśnieniowy), łączniki profili z elementami prowadzenia
  kabli
- Uchylne osłony przestrzeni prowadzenia kabli (blacha stalowa profilowana)
  Wersje kolorystyczne: x=2; x=9

Przy łączeniu stanowisk w szereg wsporniki środkowe stanowią wspólną podporę zarówno dla blatów i półek z lewej jak i prawej strony

Dla stanowiska pojedynczego należy zamówić dwa wsporniki zewnętrzne. Dla N stanowisk połączonych w szereg należy zamówić dwa wsporniki zewnętrzne oraz N-2 wsporniki wewnętrzne.



    Nominalna szerokość stanowiska B (mm)
     800 1200 1600 1800 2000
blat 1
blat 2
Głęb. T
(mm)
Blat z kanałem kablowym
Numer katalogowy
700
800
900
1000
04.252.100.x
04.252.105.x
04.252.110.x
04.252.115.x
04.252.101.x
04.252.106.x
04.252.111.x
04.252.116.x
04.252.102.x
04.252.107.x
04.252.112.x
04.252.117.x
04.252.103.x
04.252.108.x
04.252.113.x
04.252.118.x
04.252.104.x
04.252.109.x
04.252.114.x
04.252.119.x

Zestaw obejmuje:
- aluminiowy profil nośny, dwa wsporniki boczne blatu, kanał kablowy uchylny z szyną DIN 35
- blat (grubość 30mm) z czołem ukosowanym i zaoblonym, pokryty antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność blatu: 1500N
Szerokość blatu (front) = B; szerokość blatu między wspornikami nośnymi = B-50
Wersje kolorystyczne: x=2; x=5



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
półka 5
blat 6
Głęb. T
(mm)
Półka system z kanałem kablowym
(numer katalogowy nie obejmuje szuflady klawiatur)
Numer katalogowy
500 04.258.025.x 04.258.026.x 04.258.027.x 04.258.028.x 04.258.029.x

Zestaw obejmuje:
- aluminiowy profil nośny, dwa wsporniki boczne, kanał kablowy uchylny z szyną DIN 35
- blat (grubość 30mm) bez zaoblenia, pokryty antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność blatu: 1500N
Szerokość półlki = B-50
Wersje kolorystyczne: x=1; x=5



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
  Głęb. T
(mm)
Półka standard
Numer katalogowy
400 04.258.015.x 04.258.016.x 04.258.017.x 04.258.018.x 04.258.019.x
Zestaw obejmuje:
- belka nośna – profil stalowy (pełni rolę kanału kablowego)
- blat (grubość 30mm) bez zaoblenia, pokryty antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność blatu: 750N
Szerokość półlki = B-50
Wersje kolorystyczne: x=1; x=5



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
blat 7  Głęb. T
(mm)
Szuflada klawiatur
Numer katalogowy
270 04.258.059.x 04.258.060.x 04.258.061.x 04.258.062.x 04.258.063.x
Zestaw obejmuje:
- wsporniki boczne z zamontowanymi teleskopami, półka metalowa
- zestaw montażowy
Nośność blatu: 750N
Szerokość półlki = B-50
Wersje kolorystyczne: x=1; x=9



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
 półka 10 Głęb. T
(mm)
Półka tylna T400
Numer katalogowy
400 04.258.080.x 04.258.081.x 04.258.082.x 04.258.083.x 04.258.084.x
Zestaw obejmuje:
- belka nośna – profil stalowy 35x35mm, wsporniki boczne stalowe, dwa stabilizatory mocowane do konstrukcji nośnej stanowiska
- półka (grubość 30mm) bez zaoblenia, pokryta antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność blatu: 750N
Szerokość półlki = B-50
Wersje kolorystyczne: x=1; x=5



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
 półka 11 Głęb. T
(mm)
Półka uchylna T600
Numer katalogowy
600 04.258.069.x 04.258.070.x 04.258.071.x 04.258.072.x 04.258.073.x
Zestaw obejmuje:
- konstrukcja nośna spawana skrzynkowa, stalowe wsporniki boczne z otworami bazowymi pochylenia   półki 0˚ / 7,5˚ / 15˚, dwa
   stabilizatory mocowane do konstrukcji nośnej stanowiska
- półka (grubość 30mm) bez zaoblenia, pokryta antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność półki: 1500N
Wersje kolorystyczne: x=2; x=5



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
półka 12 Wys H Głęb. T (mm) Szafka wisząca
Numer katalogowy
400
420
04.260.000.x 04.260.001.x 04.260.002.x - -

Zestaw obejmuje:
- szafka (konstrukcja skrzynkowa) z przesuwnymi drzwiczkami z uchwytami ABS
- materiał płyta stolarska pokryta antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność półki: 600N
Rzeczywista szerokość szafki = B - 50 mm (B – nominalna szerokość stanowiska)
Szafka wisząca może być mocowana nad blatem na dowolnej wysokości konsoli
Wersje kolorystyczne: x=1; x=5



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
półka 13  Głęb.T
(mm)
Platforma stała
Numer katalogowy
500 04.258.074.x 04.258.075.x 04.258.076.x 04.258.077.x 04.258.078.x
Zestaw obejmuje:
- platforma (blacha stalowa)
- zestaw montażowy
Nośność platformy: 1500N
Minimalna wysokość mocowania (80 mm nad podłogą)
Wersje kolorystyczne: x=1; x=9



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
platforma 14 Głęb. T
(mm)
Platforma wysuwana
Numer katalogowy
600 04.258.064.x 04.258.065.x 04.258.066.x 04.258.067.x 04.258.068.x
Zestaw obejmuje:
- platforma (blacha stalowa) z zamontowanym uchwytem, uchwyty boczne z teleskopami kulkowymi (wysuw 600mm), 4 kółka
- półka (grubość 30mm) bez zaoblenia, pokryta antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność platformy: 2500N
Wysokość: 110 mm
Wersje kolorystyczne: x=1; x=5



  Nominalna szerokość stanowiska B (mm)
  800 1200 1600 1800 2000
 szyna 15 Szyna nośna szafki 19” SMARACT 12U ELICON
Informacje o szafce SMARACT 12U w tabeli „Akcesoria dodatkowe”
Numer katalogowy
04.250.650.x 04.250.651.x 04.250.652.x 04.250.653.x 04.250.654.x

Zestaw obejmuje:
- szyna nośna
- zestaw montażowy
Wersje kolorystyczne: x=1



    Nominalna szerokość stanowiska B (mm)
    800 1200 1600 1800 2000
 półka 16   Półka klawiatury uchylna
Numer katalogowy
Nr
katalog.
04.208.090.1
Max
ilość
półek
1 2 3 4 5
Zestaw obejmuje:
- półka wysuwana klawiatury
- zestaw montażowy
Nośność: 1000N
Wymiary: 405x280 mm
Wersje kolorystyczne: x=1



  BLATY NAROŻNE
Głęb. blatu T(mm)/Kąt blatu narożnego Blat trókątny Blat kwadrat pełny 1008x1008 Blat kwadrat ścięty 1008x1008 Blat kwadrat pełny 1307x1307 Blat kwadrat ścięty 1307x1307
  blat narożny 1 blat narożny 2 blat narożny 3 blat narożny 4 blat narożny 5
Numer katalogowy
700/30º
700/45º
700/60º
700/90º
04.252.510.x
04.252.511.x
04.252.512.x
04.252.554.x   04.252.550.x  04.252.562.x  04.252.558.x
800/30º
800/45º
800/60º
800/90º
04.252.500.x
04.252.503.x
04.252.506.x
04.252.555.x   04.252.551.x   04.252.563.x  04.252.559.x
900/30º
900/45º
900/60º
900/90º
04.252.501.x
04.252.504.x
04.252.506.x
04.252.556.x  04.252.552.x   04.252.564.x   04.252.560.x
1000/30º
1000/45º
1000/60º
1000/90º
04.252.502.x
04.252.505.x
04.252.508.x
04.252.557.x  04.252.553.x 04.252.565.x  04.252.561.x
Zestaw obejmuje:
- aluminiowy profil nośny, kanał kablowy uchylny z szyną DIN 35
- blat (grubość 30mm) z zaobleniem, pokryty antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność blatu: 1500N
Wersje kolorystyczne: x=1; x=5



  PÓŁKI NAROŻNE
Głęb. blatu T(mm)/Kąt blatu narożnego Blat trókątny Blat kwadrat
pełny
1008x1008
Blat kwadrat
ścięty
1008x1008
Blat kwadrat
pełny
1307x1307
Blat kwadrat
ścięty
1307x1307


SYSTEM
700-1000/90º



 STANDARD

700-1000/90º

   blat narożny 6  blat narożny 7
  Numer katalogowy

SYSTEM
700-1000/90º

STANDARD
700-1000/90º


-


-


04.258.036.x


04.258.032.x


04.258.036.x


04.258.032.x


04.258.037.x


04.258.033.x


04.258.037.x


04.258.033.x

Zestaw obejmuje:
- belka nośna – wsporniki boczne stalowe, stabilizatory
- półka (grubość 30mm) bez zaoblenia, pokryta antyrefleksyjnym laminatem HPL
- zestaw montażowy
Nośność półki SYSTEM: 1500N; Głębokość półki T 500 mm
Nośność półki STANDARD: 750N; Głębokość półki T 400 mm
Wersje kolorystyczne: x=1; x=5

 Akcesoria dodatkowe

szafka 22

Zestaw obejmuje:

- kontener 19”

- stopki poziomujące

- profile ozdobne zewn. (wersja bez

  drzwi)



Konstrukcja nośna oparta na elementach szafy MIRACEL.

Panele boczne wyposażone w otwory do wprowadzenia okablowania



Wymiary (mm):.

Wys. 750; Głęb. 900; Szer. 600



Wersje kolorystyczne: x=1; x=2; x=5



Wersja kolorystyczna x=4

(RAL 5018 turkus) – na specjalne zamówienie

KONTENER ELICON 19”

Numer katalogowy

PRAWY

01.330.015.x - bez drzwi

01.330.015.x-900001 - drzwi szklane

01.330.015.x-900002 - drzwi stalowe

akcesoria 23

LEWY

01.330.016.x - bez drzwi

01.330.016.x-900001 - drzwi szklane

01.330.016.x-900002 - drzwi stalowe

akcesoria 24

ŚRODKOWY

01.330.017.x - bez drzwi

01.330.017.x-900001 - drzwi szklane

01.330.017.x-900002 - drzwi stalowe



 akcesoria 25

Zestaw obejmuje:
- szafka Smaract 12U wersja Elicon (1 kpl. aluminiowych belek            nośnych z rowkiem T,
- tylny przepust kablowy
- zestaw uziemiający
- zestaw montażowy

Wymiary (mm):
Wys. 598; Głęb. 600; Szer. 600

Typ 1 – bez drzwi
Typ 2 – drzwi szkło hartowane
Typ 3 – drzwi stalowe

Wersje kolorystyczne: x=1

SZAFKA 19” SMARACT 12U ELICON

Numer katalogowy






Typ 1 – 04.252.600.1
Typ 2 – 04.252.602.1
Typ 3 – 04.252.603.1



 akcesoria 26

Zestaw obejmuje:
- szafka komputera, drzwi szklane 6 mm, przepust kablowy
- stopki poziomujące
- zestaw montażowy



Wymiary (mm):
Wys. 700; Głęb. 875; Szer. 363



Typ 1 – zamek z lewej strony
Typ 2 – zamek z prawej strony

Wersje kolorystyczne: x=1; x=5

SZAFKA KOMPUTERA
Numer katalogowy








Typ 1 - 00.320.520.x
Typ 2 - 00.320.521.x



 akcesoria 27

Zestaw obejmuje:
- wspornik komputera
- zestaw montażowy

Wymiary (mm):
Wys. 319; Głęb. 463; Szer. 165-265

Wersje kolorystyczne: x=1; x=2; x=9

WSPORNIK KOMPUTERA
Numer katalogowy
04.208.078.x



 akcesoria 28

Zestaw obejmuje:
- przegub kablowy (stal ocynkowana)
- zestaw montażowy

Mocowany do platformy wysuwanej i wspornika nośnego stanowiska

PRZEGUB KABLOWY
Numer katalogowy
05.040.096.0



 akcesoria 29

Zestaw obejmuje:
- lampa 13W z przewodem zasil. (2m)
- zestaw montażowy

Mocowana pod półką system (oświetlenie powierzchni roboczej blatu)

LAMPA LUMINESTRA
Numer katalogowy
01.131.227.9-900002



 akcesoria 30

Zestaw obejmuje:
- szuflada



Mocowana pod blatem stanowiska



Wymiary (mm):

1 - Wys. 80; Głęb. 445; Szer. 675
2 - Wys. 65; Głęb. 310; Szer. 610

Wersje kolorystyczne: x=1

WYSUWANA SZUFLADA KLAWIATURY
Numer katalogowy






Typ 1 - 00.350.450.1-900002
Typ 2 - 00.350.451.x
