Akcesoria prowadzenia kabli



UCHWYTY KABLOWE

Widok Zastosowanie Nazwa Nr katalogowy Informacje dodatkowe

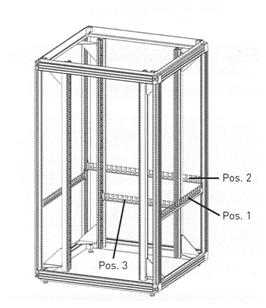

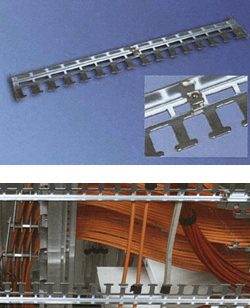

UCHWYTY KABLOWE 1 rysunek techniczny 1 WIESZAK KABLOWY Głęb.   Dla szaf typ MIRACEL

Dostawa obejmuje:
- element konstrukcyjny

Materiał:
- blacha stal. 1,5 mm
  ocynk.
szafy (poz. 1)

600

05.040.001.0
800 05.040.003.0
900 05.040.004.0
1000 05.040.005.0
Szer. szafy (poz. 2)
600 05.040.008.0
800 05.040.010.0
Rozstaw prowadnic 19” (poz. 3) 05.040.011.0

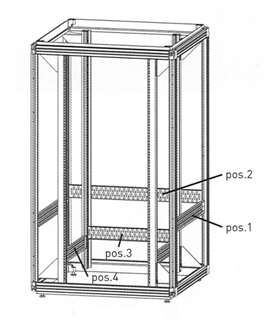

UCHWYTY KABLOWE 2 rysunek techniczny 2 ELEMENT KONSTRUKCJNY

Dla szaf typ MIRACEL

Dostawa obejmuje:- element konstrukcyjny

Materiał: - blacha stal. 1,5 mm ocynk.

Otwory kwadratowe 9x9.Dostosowane do montażu nakrętek gniazdowych

Głęb. szafy (poz. 1)
600 01.130.775.0
800 01.130.776.0
900 01.130.777.0
1000 01.127.690.0
1200 01.130.777.0
-000010
Szer. szafy (poz. 2)
600 01.130.783.0
800 01.130.785.0
Rozstaw prowadnic 19” (poz. 3) 01.130.787.0
Rozstaw prowadnic 19”
przód-tył (poz. 4)

t365 01.130.778.0
t565 01.130.779.0
t440 01.130.780.0
t640 01.130.781.0
t740 01.130.782.0
UCHWYTY KABLOWE 3  połączenia kablowe   UCHWYT KABLOWY KASKADOWY
05.040.088.9
Dostawa obejmuje:
- 2 płaskowniki zewn.
- 3 płaskowniki wewn.
- zestaw montażowy

Kolorystyka:
- płaskowniki  RAL 7035
- pianka RAL 7021

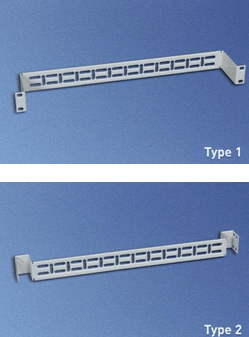

UCHWYTY KABLOWE 4  rysunek techniczny 4  UCHWYT KABLOWY 1U

Rozstaw prowadnic 19”
przód-tył (Typ 1)
Głębokość szafy










  Dostawa obejmuje:
- uchwyt kablowy




Dla szaf typ:

T600 05.040.014.1 MIRACEL
T800 05.040.016.1 MIRACEL
Rozstaw prowadnic 19” (Typ 2) 05.040.018.1 MIRACEL, SMARACT

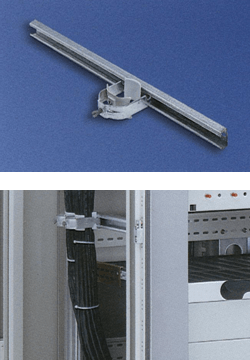

    C – SZYNA GÓRNA TYLNA


Szer. szafy (Poz. 1) / Dł. szyny
    Dostawa obejmuje:
- szyna C
- zestaw montażowy

dla szaf typ
600 / 482 05.040.080.0 MIRACEL, SMARACT
800 / 682 05.040.082.0 MIRACEL

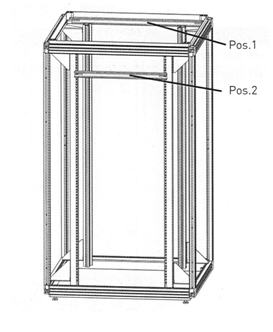

UCHWYTY KABLOWE 5  rysunek techniczny 5
Rozstaw (Poz. 2) / Dł. szyny 19” / 508


01.110.719.9



MIRACEL, SMARACT, DOUBLEPRORACK

Poz. 1
Zalecana do mocowania przewodów doprowadzonych do szafy przez pokrywę górną
UCHWYTY KABLOWE 6  rysunek techniczny 6 C – SZYNA BOCZNA/TYLNA





dla szaf typ:

 TYP 1
Głęb. szafy (Poz. 1) / Dł. szyny

600 / 455 01.130.865.9 MIRACEL
800 / 655 01.130.866.9 MIRACEL
900 / 755 01.127.680.9 MIRACEL
1000 / 855 01.127.681.9 MIRACEL
Szer. szafy (Poz. 2) / Dł. szyny
600 / 534 01.130.867.9 MIRACEL, SMARACT
800 / 734 01.130.868.9 MIRACEL, SMARACT
TYP 2 Dług. szyny
302 01.130.862.9 MIRACEL, SMARACT
UCHWYTY KABLOWE 7 połączenia kablowe 2    C - SZYNA
POKRYWY GÓRNEJ
    dla szaf typ MIRACEL Dostawa obejmuje:- 2 szyny C- 4 kątowniki mocujace- zestaw montażowy Zalecana do mocowania szyn kablowych.
T600 05.040.070.9
T800 05.040.072.9
T900 05.040.073.9
T1000 05.040.074.9
UCHWYTY KABLOWE 8    NAKRĘTKA SZYNY C

Gwint
M5



05.040.077.9
  Dostawa obejmuje:
- 20 nakrętek
UCHWYTY KABLOWE 9 rysunek techniczny 7  KANAŁ KABLOWY
ŁĄCZNIK SZAF

Dł. x Szer.
265x60

05.040.058.x

  Dostawa obejmuje:
- kanał kablowy
- zestaw montażowy

Materiał:  blacha stal. 1,5 mm

Kolorystyka:
x=1  RAL 7035
x=8  RAL 7021

UCHWYTY KABLOWE 10 połączenia kablowe 3  PROWADNIK ŁUKOWY KABLI   05.040.090.0

Materiał:
- blacha stal. 1,5 mm
  ocynk.

Montaż
- do prowadnic 19”
- dowolne położenie (tylko w zestawie z szyną C i nakrętkami M5 szyny C)

UCHWYTY KABLOWE 11 połączenia kablowe 4  SZYNA KABLOWA
(TYP 1)

Szer./Wys. (mm)
150x28

Wysokość instalacyjna:


Dla szaf typ MIRACEL

Dostawa obejmuje:

- szyna kablowa
- zestaw montażowy

Materiał:
- blacha stal. 1,5 mm

Kolorystyka:x=1  RAL 7035x=8  RAL 7021

41U 05.040.021.x
46U  05.040.022.x
UCHWYTY KABLOWE 12     SZYNA KABLOWA
(TYP 2)

Szer./Wys. (mm)
170x15

Wysokość instalacyjna:


Dla szaf typ MIRACEL

Dostawa obejmuje:

- szyna kablowa
- zestaw montażowy

Materiał: - blacha stal. 1,5 mm

Kolorystyka:x=1  RAL 7035x=8  RAL 7021

41U 05.040.021.x
- 904100
 46U  05.040.022.x
- 904600
