Tłumik drgań



TŁUMIK DRGAŃ

tłumiki drgań

KONSTRUKCJA:

  • Połączenie metalowej obudowy z elastomerem z kołnierzem montażowym,
  • ocynkowana obudowa elastomeru o wysokiej jakości i elastyczności.


Materiał:

  • Części metalowe: stal ocynkowana,
  • elastomer

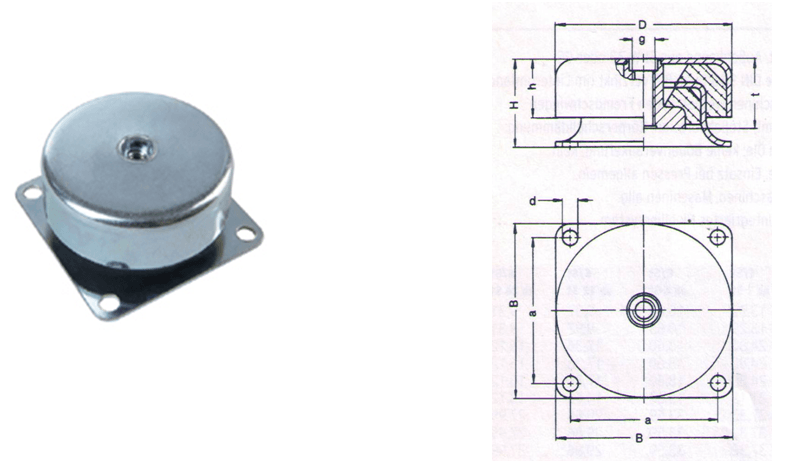

nr katalogowy B D H h t g a d obciążenie
max
  mm daN
541401 60 58 28 18 20 M6 49,5 5,2 15
541402 60 58 28 18 20 M6 49,5 5,2 35
541403 60 58 28 18 20 M6 49,5 5,2 60
541404 60 58 28 18 20 M6 49,5 5,2 100
541405 60 58 28 18 20 M8 49,5 5,2 35
541405-910001 60 58 28 18 20 Ø8 49,5 5,2 35
541406 60 58 28 18 20 M8 49,5 5,2 60
5414041 60 58 28 18 20 M8 49,5 5,2 100
541411 76 76 38 25 30 M10 63,5 6,4 35
541412 76 76 38 25 30 M10 63,5 6,4 60
541413 76 76 38 25 30 M10 63,5 6,4 90
541414 76 76 38

25

30 M10 63,5 6,4 200
5414111 76 76 38 25 30 M12 63,5 6,4 35
5414121 76 76 38 25 30 M12 63,5 6,4 60
5414131 76 76 38 25 30 M12 63,5 6,4 90
5414141 76 76 38 25 30 M12 63,5 6,4 200
5414151 76 76 38 25 30 M12 63,5 6,4 250
541420 133 124 63 38 43 M16 108 11,9 250
541421 133 124 63 38 43 M16 108 11,9 350
541422 133 124 63 38 43 M16 108 11,9 500
541423 133 124 63 38 43 M16 108 11,9 750

ZASTOSOWANIE

Ochrona przed wstrząsami i wibracjami

Normy:
Zgodność z normą
MIL-E-5400
MIL-S-901 C

Uwaga:
Stałe obciążenie statyczne nie powinno przekraczać maksymalnego obciążenia.
Możliwe są krótkotrwałe wyższe niż statyczne obciążenia dynamiczne.

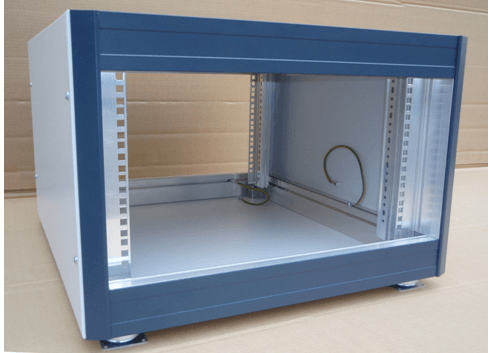

szafka
