Dane techniczne

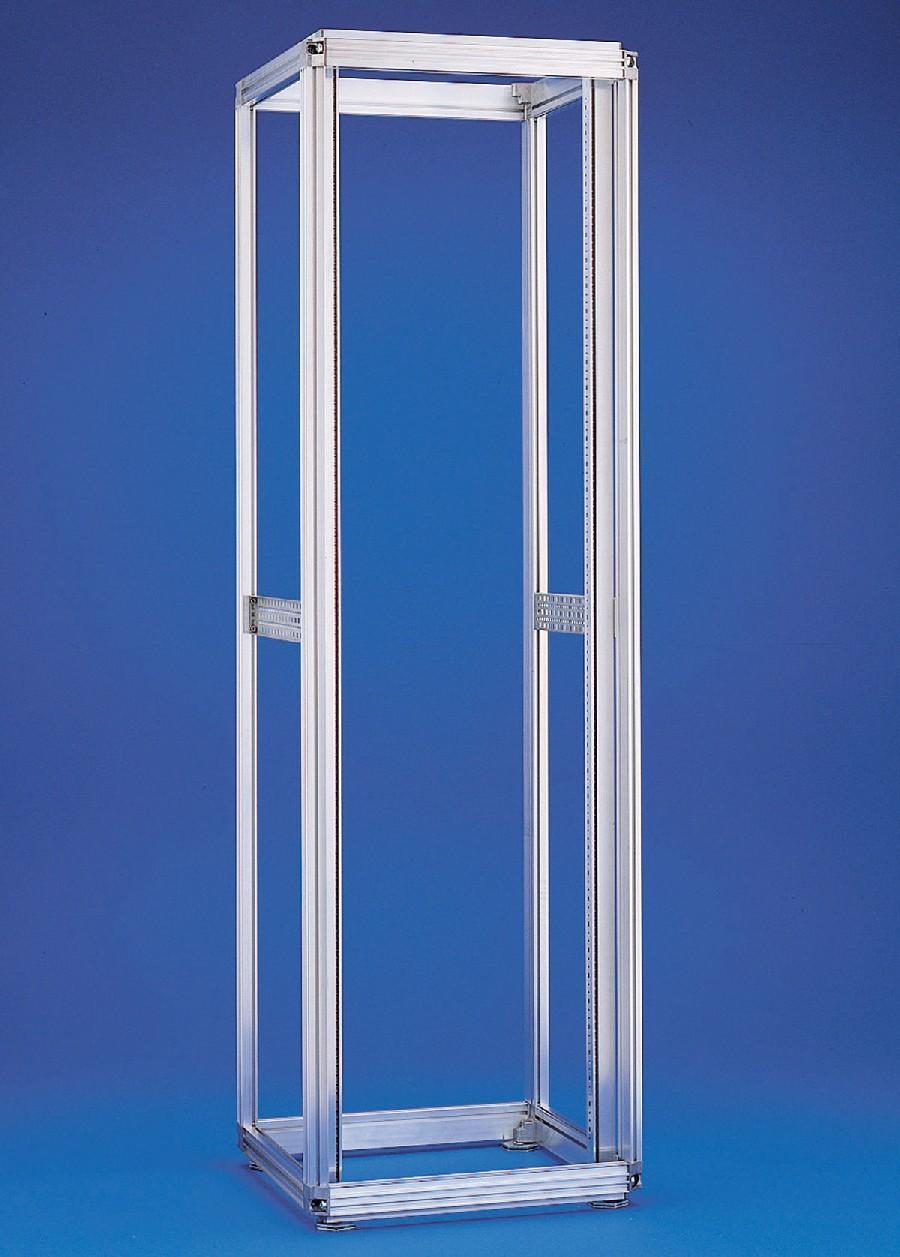

MIRACEL Basic rack – Dane techniczne
Materiał
- profile aluminiowe z kanałami T (elementy konstrukcyjne ramy nośnej)
- odlewy aluminiowe (łączniki narożne)
Wymiary instalacyjne
- wysokość (U): 23, 32, 37, 41, 45
1U = 44,45mm - szerokość: 19”
1” = 25,4mm
Wymiary zewnętrzne
- wysokość (mm): 1052, 1452, 1652, 1852, 2052
- szerokość: 591, 691, 791
- głębokość: 585 – 1185
Konfiguracja
Stacjonarna bez cokołu
Dopuszczalne obciążenie statyczne
- 5000 N
Normy
W zależności od konfiguracji, szafy typ MIRACEL spełniają następujące podstawowe normy techniczne:
| MIL-STD 810 E | wibracja |
| NEMA 12 | kurz, korozja, wstrząsy sejsmiczne |
| ETS 300 019 | drgania, uderzenia |
| Ballcore (NEBS), TR-NWT 000063 punkt 4 |
wstrząsy sejsmiczne |
Wyposażenie standard:
| Miracel BASIC RACK | Miracel NO19 |
 |
|
|
Wyposażenie standard: 1. Konstrukcja nośna skręcana z profili aluminiowych (z kanałami T) 2. 4 stalowe prowadnice nośne pionowe 19” 3. 4 regulowane stopki poziomujące (0-25 mm) Wyposażenie uzupełniające: > dobierz cokół |
Wyposażenie standard: 1. Konstrukcja nośna skręcana z profili aluminiowych (z kanałami T) 2. aluminiowe prowadnice nośne pionowe 19” 3. 4 regulowane stopki poziomujące (0-25 mm) Wyposażenie uzupełniające: > dobierz tylne prowadnice nośne pionowe 19” (typ 1) |
Dostępny typoszereg wymiarowy
o – zestawy nie objęte firmową numeracją katalogową ale możliwe do konfiguracji
|
U |
Wys. całk. |
Wys. instal. |
Szer. |
Głęb. |
Nr katalogowy |
Nr katalogowy |
|
23 |
1196 |
1052 |
591
691
791
|
585 785 885 985 1185 585 785 885 985 1185 585 785 885 985 1185 |
01.130.190.0 01.130.280.0 o o o o o o o o 01.130.226.0 01.130.316.0 o o o |
01.135.793.3 01.135.817.3 o o o 01.135.799.3 01.135.823.3 o o o 01.135.805.3 01.135.829.3 o o o |
|
32 |
1596 |
1452 |
591
691
791
|
585 785 885 985 1185 585 785 885 985 1185 585 785 885 985 1185 |
01.130.192.0 01.130.282.0 o o o o o o o o 01.130.228.0 01.130.318.0 o o o |
o o o o o o o o o o o o o o o |
|
37 |
1796 |
1652 |
591
691
791
|
585 785 885 985 1185 585 785 885 985 1185 585 785 885 985 1185 |
01.130.193.0 01.130.283.0 o o o o o o o o 01.130.229.0 01.130.319.0 o o o |
01.135.795.3 01.135.819.3 01.135.842.3 01.133.600.0 01.133.605.0 01.135.801.3 01.135.825.3 01.133.630.0 01.133.635.0 01.133.640.0 01.135.807.3 01.135.831.3 01.135.847.3 01.133.675.0 01.133.680.0 |
|
41 |
1996 |
1852 |
591
691
791
|
585 785 885 985 1185 585 785 885 985 1185 585 785 885 985 1185 |
01.130.194.0 01.130.284.0 o o o o o o o o 01.130.230.0 01.130.320.0 o o o |
01.135.796.3 01.135.820.3 01.135.843.3 01.133.610.0 01.133.615.0 01.135.802.3 01.135.826.3 01.133.645.0 01.133.650.0 01.133.655.0 01.135.808.3 01.135.832.3 01.135.848.3 01.133.685.0 01.133.690.0 |
|
46 |
2196 |
2052 |
591
691
791
|
585 785 885 985 1185 585 785 885 985 1185 585 785 885 985 1185 |
01.130.195.0 01.130.285.0 o o o o o o o o 01.130.231.0 01.130.321.0 o o o |
01.135.797.3 01.135.821.3 01.135.844.3 01.133.620.0 01.133.625.0 01.135.803.3 01.135.827.3 01.133.660.0 01.133.665.0 01.133.670.0 01.135.809.3 01.135.833.3 01.135.849.3 01.133.695.0 01.133.700.0 |
