DoubleProrack

Dane techniczne

MIRACEL szafy-obudowy niestandardowe - Dane techniczne

Materiał

• profile aluminiowe (elementy konstrukcyjne)
• odlewy aluminiowe (łączniki narożne)
• blacha stalowa ocynkowana (pokrywy, panele, drzwi)
• szkło hartowane 4mm (drzwi przednie)

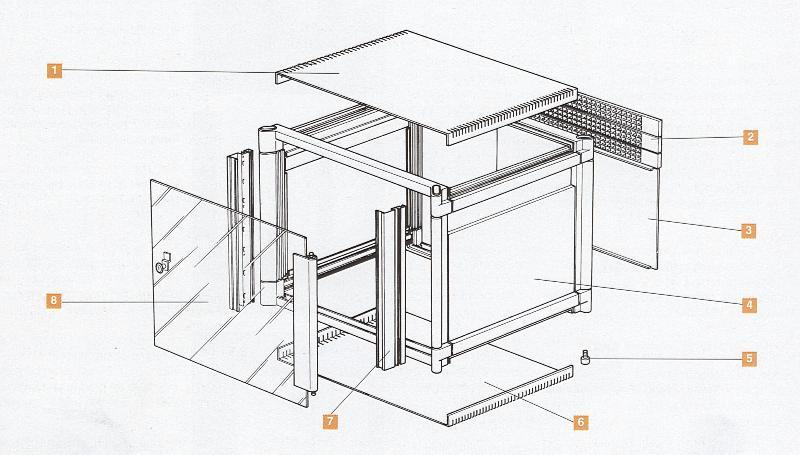

1. Pokrywa górna

2. Panel wentylacyjny

3. Panel tylny pełny

4. Panel boczny

5. Stopki poziomujące (4 szt.)

6. Pokrywa dolna

7. Prowadnice nośne 19”

8. Drzwi przednie

Normy
Szafy typ DOUBLEPRORACK spełniają – w zależności od konfiguracji –
następujące podstawowe normy techniczne:

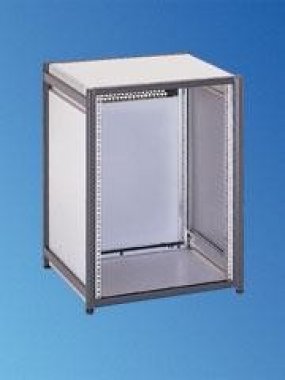

WERSJA RACK 19 (bez drzwi)

Wyposażenie standard:

1. Konstrukcja nośna skręcana z profili aluminiowych

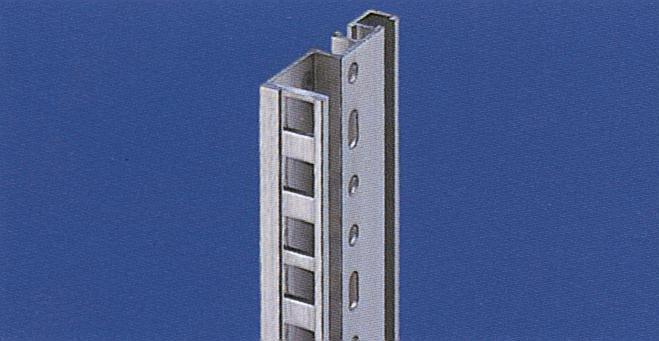

2. 2 aluminiowe belki nośne pionowe 19” z otworami 9x9  (przód)
       > dobierz elementy mocujące (tabela Akcesoria)

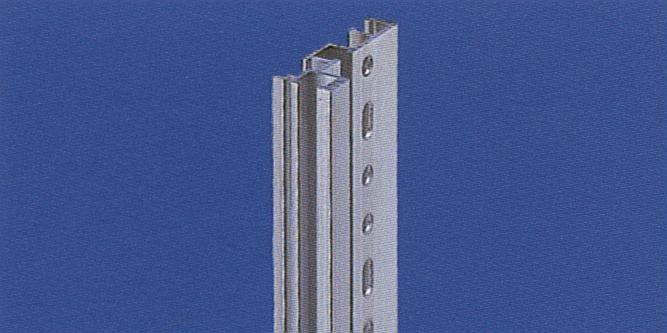

3. 2 aluminiowe belki nośne pionowe 19” z rowkiem T  (tył)
       > dobierz elementy mocujące (tabela Akcesoria)

4. Panele boczne odkręcane
5. Pokrywa górna i dolna z wycięciami wentylacyjnymi
6. Panel tylny odkręcany
7. Perforowany panel wentylacyjny 3U (dla szafek o wysokości >10U)
   (mocowany w górnej części panelu tylnego) - zamienny z zestawem wentylacyjnym 3U
8. 4 regulowane stopki poziomujące
9. Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
10. Kolorystyka – RAL 7035/5008

UWAGA:
Tylne belki nośne pionowe 19” są równocześnie elementami konstrukcyjnymi ramy i nie jest możliwa zmiana ich położenia.Odległość między belkami nośnymi przednimi i tylnymi może być zmieniana tylko poprzez zmianę położenia belek przednich

Dostępny typoszereg wymiarowy

Wyposażenie standard:

1. Konstrukcja nośna z profili aluminiowych
2. 4 aluminiowe belki nośne pionowe 19” z rowkiem T
   > dobierz elementy mocujące (tabela Akcesoria)

3. Drzwi przednie - szkło hartowane
4. Zamek do drzwi + 2 klucze
5. Panel tylny 3-segmentowy

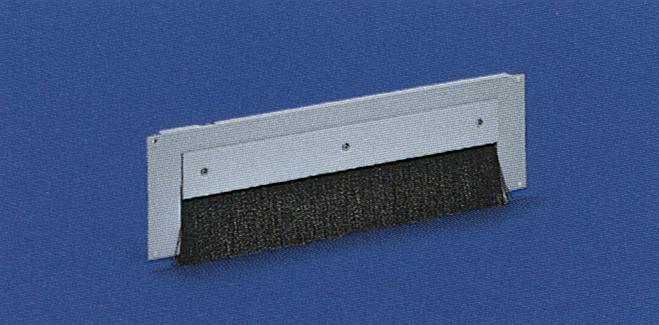

   segment dolny - szczotkowy przepust kablowy 3U
   segment górny – zamienny z zestawem wentylacyjnym
6. Panele boczne - odkręcane
7. Pokrywa górna i dolna - z otworami wentylacyjnymi
8. Zestaw przewodów uziemiających
9. 4 regulowane stopki poziomujące
10. Stopień szczelności IP20
11. Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
12. Kolorystyka – RAL 7035/5008

UWAGA:
Tylne belki nośne pionowe 19” są równocześnie elementami konstrukcyjnymi ramy i nie jest możliwa zmiana ich położenia.
Odległość między belkami nośnymi przednimi i tylnymi może być zmieniana tylko poprzez zmianę położenia belek przednich.

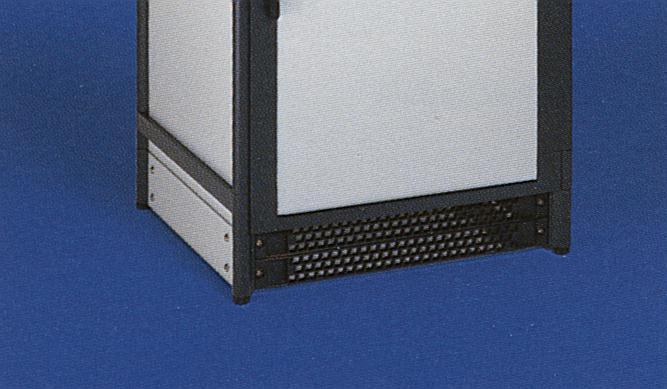

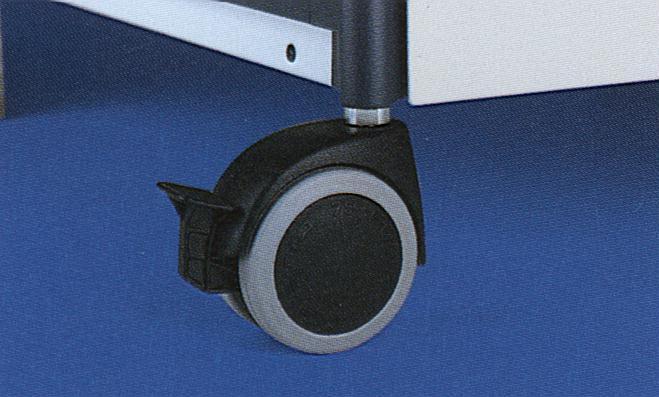

DOUBLEPRORACK AKCESORIA

Elementy przedstawione w tabelach stosowane są jako dodatkowe wyposażenie obudów standard lub jako elementy zamienne przy zamówieniu obudów w wersji specjalnej.

DRZWI, PANELE TYLNE

	Drzwi szklane (Szerokość B 555)	Drzwi stalowe (Szerokość B 555)	Panel tylny (Szerokość B 555)
	Drzwi szklane są standardowym wyposażeniem szaf Doubleprorack LAN Zamawiane są dla wersji szaf niestandardowych Wyposażone w zamek	Drzwi stalowe zamawiane są dla wersji szaf niestandardowych (zamiast drzwi szklanych) Wyposażone w zamek	Panele tylne zamknięte są stosowane standardowo jako jednosegmentowa tylna osłona szafy lub jako element osłony 3-segmentowej (z przepustem kablowym i panelem wentylacyjnym – patrz Uwaga)
U	Numer katalogowy
6	01.241.473.1	01.240.473.1	01.240.454.1
9	01.241.476.1	01.240.476.1	01.240.457.1
12	01.241.478.1	01.240.478.1	01.240.459.1
15	01.241.479.1	01.240.479.1	01.240.460.1
18	01.241.480.1	01.240.480.1	01.240.461.1
21	01.241.481.1	01.240.481.1	01.240.462.1
24	01.241.482.1	01.240.482.1	-

UWAGA:
Przy zamawianiu paneli tylnych należy pamiętać, że ich wysokość równa jest wysokości szafy pomniejszonej o wymiar:
3U – jeżeli ściana tylna szafy składa się tylko z panelu zamkniętego i przepustu kablowego
6U – jeżeli ściana tylna szafy wyposażona jest w panel zamknięty, przepust kablowy i zestaw
          wentylacyjny

BELKI NOŚNE

ELEMENTY ZŁĄCZNE BELEK NOŚNYCH DOUBLEPRORACK

	Nakrętka sprężysta do belek alum. z rowkiem T			Nakretka do belek stalowych-alum. z otw. 9,5x9,5/9x9			Śruba z podkładką zintegr.		Śruba z podkładką stożkową			Śruba ampulowa		Nakrętka kołnierz.
	1			2			3		4			5		6
	M5 B8	M5 B10	M6 B10	M5 1,5	M5 2,5	M6 2,5	M5 L10	M5 L16	M5 L10	M5 L12	M5 L16	M5 L8	M5 L10	M5
Nr katalogowy	Ilości sztuk elementów złącznych w zestawie
05.041.322.9	40				100			50					40
05.041.327.9					50			50
05.041.328.9	50						50
05.041.342.9					50						50
05.041.343.9	50									50
05.041.503.9	50
05.041.518.7					50
05.041.519.7						50
Oznaczenia użyte w tabeli:
Kolumna	Oznaczenie			Opis
1-6	M			średnica gwintu
1	B			szerokość nakrętki sprężystej
2	2,5			grubość belki nośnej aluminiowej
3-5	L			długość śruby
