Dane techniczne
Materiał
- profile aluminiowe (elementy konstrukcyjne)
- odlewy aluminiowe (łączniki narożne)
- blacha stalowa ocynkowana (pokrywy, panele, drzwi tylne)
- szkło hartowane, blacha perforowana (drzwi przednie)
Wymiary instalacyjne
- wysokość (U): 9, 12, 15, 18, 21, 24
- 1U = 44,45mm
- szerokość: 19”
- 1” = 25,4mm
Wymiary zewnętrzne szafy (bez cokołu)
- wysokość (mm): 478-1145
- szerokość (mm): 600
- głębokość (mm): 900, 1000
Konfiguracja
- stacjonarna bez cokołu lub z cokołem (szafa głęb. 900)
Dopuszczalne obciążenie statyczne
- 2000 N (szafa stacjonarna)
Kolorystyka
- RAL 7035 (jasno-szary)
- RAL 7021 (grafitowy)
Normy
Szafy typ SMARACT spełniają – w zależności od konfiguracji – następujące podstawowe normy techniczne:
| MIL-STD 810 E | wibracja |
| DIN EN 60529 | szczelność IP |
| EN 50298, EN 60950 | wymagania bezpieczeństwa |
IEEE-STD 299 VG 95 373 część 15 |
szczelność elektromagnetyczna EMC 10MHz – 30MHz 30MHz – 1GHz |
| DIN EN 300 019-2-2 | drgania, uderzenia |
| DIN VDE 0 701-1 | uziemienie |
WERSJA RACK 19 (bez drzwi)
Wyposażenie standard:
- Konstrukcja nośna skręcana z profili aluminiowych
- 4 stalowe belki nośne pionowe 19” typ serwer
z otworami 9,5x9,5 (Typ 3)
> dobierz elementy mocujące (grub. blachy 2,5)
> zamów adaptery prowadnic serwerowych - Drzwi przednie metalowe perforowane (z zamkiem)
- Drzwi tylne metalowe perforowane (z zamkiem)
- Panele boczne otwierane (mocowane na zawiasach)
- Pokrywa górna zamknięta
- Zestaw uziemiający
- 4 regulowane stopki poziomujące
- Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
- Kolorystyka – patrz ostatnia cyfra numeru
katalogowego x:
RAL 7035/9011 ( .1), RAL 7021/9011 ( .8)
Dostępny typoszereg wymiarowy
| U | Szer. (mm) |
Głęb. (mm) |
d (mm) |
Wys. (mm) |
Nr katalogowy | Ciężar (kg) |
| 9 | 600 | 900 | 740 | 478 | 02.110.010.x | 21 |
| 15 | 745 | 02.110.020.x | 29 | |||
| 21 | 1012 | 02.110.030.x | 37 | |||
| 24 | 1145 | 02.110.035.x | 41 | |||
| 24 | 600 | 1000 | 1145 | 02.110.040.x | 43 |
d – odległość montażowa czół belek nośnych przednich i tylnych
SMARACT akcesoria
Elementy przedstawione w tabelach stosowane są jako dodatkowe wyposażenie obudów standard lub jako elementy zamienne przy zamówieniu szaf w wersji specjalnej
| Nazwa | Nr katalogowy | Informacje dodatkowe | |
|
|

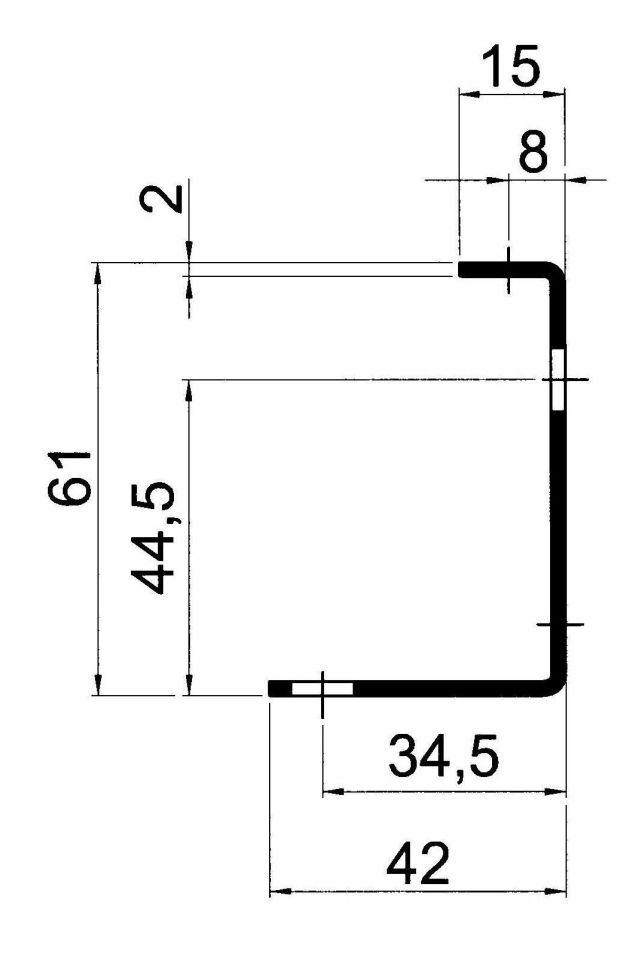

19” BELKA NOŚNA STALOWA Z OTWORAMI 9,5 x 9,5
|
02.111.136.9 |
Dostawa obejmuje:
|
|
|

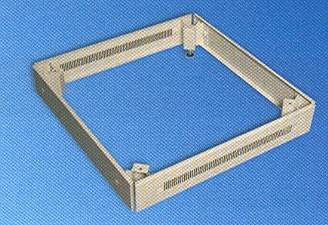

COKÓŁ Głębokość szafy (mm) 900 |
02.111.203.1 |
Wysokość – 100 mm Dostawa obejmuje: |
|
|
ADAPTERY PROWADNIC SERWEROWYCH |
01.127.119.9 |
Niezbędne do montażu szuflad i półek 19" w szafach wyposażonych w belki nośne serwerowe Dostawa obejmuje: |
ELEMENTY ZŁĄCZNE BELEK NOŚNYCH DOUBLEPRORACK
|
|
 |
 |
 |
 |
 |
 |
||||||||
|
|
Nakrętka spręż. do belek alum. z rowkiem T |
Nakrętka kwadrat. do belek stal. z otw. 9,5x9,5 |
Śruba z podkładką zintegr. | Śruba z podkładką stożkową | Śruba ampulowa |
Nakrętka |
||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||||||||
| M5 B8 |
M5 B10 |
M6 B10 |
M5 1,5 |
M5 2,5 |
M6 2,5 |
M5 L10 |
M5 L16 |
M5 L10 |
M5 L12 |
M5 L16 |
M5 L8 |
M5 L10 |
M5 | |
| Nr katalogowy |
Ilości sztuk elementów złącznych w zestawie | |||||||||||||
| 05.041.203.9 | 50 | |||||||||||||
| 05.041.290.9 | 50 | |||||||||||||
| 05.041.325.9 | 20 | 100 | 100 | 20 | ||||||||||
| 05.041.327.9 | 50 | 50 | ||||||||||||
| 05.041.330.9 | 50 | |||||||||||||
| 05.041.331.9 | 50 | |||||||||||||
| 05.041.342.9 | 50 | 50 | ||||||||||||
| 05.041.518.7 | 50 | |||||||||||||
| 05.041.519.7 | 50 | |||||||||||||
Oznaczenia użyte w tabelii:
| Kolumna | Oznaczenie | Opis |
| 1-6 | M | średnica gwintu |
| 1 | B | szerokość nakrętki sprężystej |
| 2 | 2,5 | grubość belki nośnej typ Serwer |
| 3-5 | L | długość śruby |
