Smaract Standard

Dane techniczne

Materiał

  • profile aluminiowe (elementy konstrukcyjne)
  • odlewy aluminiowe (łączniki narożne)
  • blacha stalowa ocynkowana (pokrywy, panele, drzwi tylne)
  • szkło hartowane, blacha perforowana (drzwi przednie)



piomar-wypos1



Smaract Serwer rack



Wymiary instalacyjne

  • wysokość (U): 9, 12, 15, 18, 21, 24
    1U = 44,45mm
  • szerokość: 19”
    1” = 25,4mm

Wymiary zewnętrzne szafy (bez cokołu)

  • wysokość (mm): 678-1145
  • szerokość (mm): 600
  • głębokość (mm): 600, 800, 900

Konfiguracja

  • stacjonarna bez cokołu
  • stacjonarna na cokole (opcja)
  • mobilna (opcja)

Dopuszczalne obciążenie statyczne

  • 2000 N (szafa stacjonarna)

Kolorystyka

  • RAL 7035 (jasno-szary)

Normy

Szafy typ SMARACT spełniają – w zależności od konfiguracji – następujące podstawowe normy techniczne:

MIL-STD 810 E wibracja
DIN EN 60529 szczelność IP
EN 50298, EN 60950 wymagania bezpieczeństwa

IEEE-STD 299
VG 95 373 część 15
szczelność elektromagnetyczna EMC
10MHz – 30MHz
30MHz – 1GHz
DIN EN  300 019-2-2 drgania, uderzenia
DIN VDE 0 701-1 uziemienie



WERSJA RACK 19 (bez drzwi)

Wyposażenie standard:

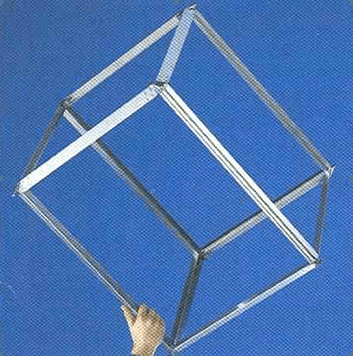

  1. Konstrukcja nośna skręcana z profili aluminiowych
  2. 4 stalowe belki nośne pionowe 19” typ serwer
    z otworami 9,5x9,5 (Typ 3)
        > dobierz elementy mocujące (grub. blachy 2,5)
        > zamów adaptery prowadnic serwerowych
  3. Drzwi przednie metalowe perforowane (z zamkiem)
  4. Drzwi tylne metalowe perforowane (z zamkiem)
  5. Panele boczne otwierane (mocowane na zawiasach)
  6. Pokrywa górna zamknięta
  7. Zestaw uziemiający
  8. 4 regulowane stopki poziomujące
  9. Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
  10. Kolorystyka – patrz ostatnia cyfra numeru
    katalogowego x:
    RAL 7035/9011 ( .1), RAL 7021/9011 ( .8)



szafa



Dostępny typoszereg wymiarowy

U Wys.
H
Szer.
B
Głęb.
D
Nr katalogowy
9 478 600 600
800
02.110.107.1
02.110.109.1
15 745 600
800
02.110.117.1
02.110.119.1
21 1012 600
800
02.110.127.1
02.110.129.1

d – odległość montażowa czół belek nośnych przednich i tylnych



Wyposażenie standard:

  1. Konstrukcja nośna skręcana z profili aluminiowych
  2. 2 stalowe belki nośne pionowe 19” z otworami 9x9
    > dobierz tylne belki stalowe z otworami 9x9
    > dobierz elementy mocujące do belek
    stalowych (nakrętki 9x9 dla grubości 1,5)
  3. Drzwi przednie szkło hartowane (z zamkiem)
  4. Drzwi tylne metalowe z przepustem kablowym
    i otworami wentylacyjnymi (z zamkiem)
    dobierz zestaw wentylacyjny
  5. Panele boczne otwierane (mocowane na zawiasach)
  6. Pokrywa górna zamknięta
  7. Zestaw uziemiający
  8. 4 regulowane stopki poziomujące
  9. Szczelność IP20
  10. Pokrycie lakiernicze: lakier proszkowy-struktura-
    półmat
  11. Kolorystyka – RAL 7035



szafa



Dostępny typoszereg wymiarowy

U Wys.
H
Wys.
B
Głęb.
D
Nr katalogowy
9 478 600 600
800
02.110.057.1
02.110.059.1
12 612 600
800

02.110.062.1
02.110.064.1

15 745 600
800
02.110.067.1
02.110.069.1
18 879 600
800
02.110.072.1
02.110.074.1
21 1012 600
800
02.110.077.1
02.110.079.1
24 1143 600
800
02.110.082.1
02.110.084.1

SMARACT STANDARD akcesoria

Elementy przedstawione w tabelach stosowane są jako dodatkowe wyposażenie obudów standard lub jako elementy zamienne przy zamówieniu szaf w wersji specjalnej.

BELKI NOŚNE

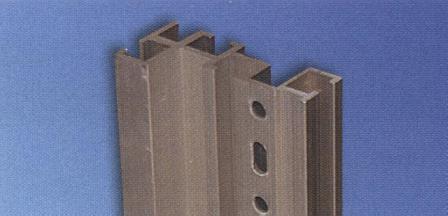

  Belki nośne aluminiowe
z rowkiem T
Belki nośne stalowe
z otworami 9x9
  Typ 1 Typ 2



Belki nośne aluminiowe z rowkiem T
Środowiska dla elektroniki

Belki nośne stalowe z otworami 9x9
obudowy dla elektroniki

U



9 02.111.146.9 02.111.156.9
12 02.111.147.9 02.111.157.9
15 02.111.148.9 02.111.158.9
18 02.111.149.9 02.111.159.9
21 02.111.150.9 02.111.160.9
24 02.111.151.9 02.111.161.9



Dostawa obejmuje:
- 1 kpl. (2 szt.) belek
- 4 uchwyty mocujące
- elementy złączne
Dostawa obejmuje:
- 1 kpl. (2 szt.) belek grubość 1,5mm
- 4 uchwyty mocujące
- elementy złączne



  Nazwa Nr katalogowy Informacje dodatkowe
COKÓŁ 100mmx600mm

COKÓŁ

Głębokość szafy (mm)

600
800
900




02.111.201.1
02.111.203.1
02.111.204.1

Wysokość – 100 mm
Szerokość – 600 mm

Dostawa obejmuje:
- 4 naroża ze stopkami
  poziomującymi
- 2 panele wentylacyjne
- 2 panele zamknięte
- elementy montażowe
PRZEPUST SZCZOTKOWY COKOŁU

PRZEPUST SZCZOTKOWY COKOŁU

02.111.206.1

Dostawa obejmuje:
- przepust kablowy
- elementy mocujące
Kółka czarne z hamulcem

KÓŁKA

02.111.175.9

Średnica – 50 mm
Wysokość – 63 mm
Nośność – 400 N

Mocowanie do korpusu śrubą M8x30

Dostawa obejmuje:
- 2 kółka bez hamulca
- 2 kółka z hamulcem

Pokrywa górna-dolna

POKRYWA
GÓRNA-DOLNA

Głębokość (mm)
600
800
900
1000





02.111.052.1
02.111.054.1
02.111.055.1
02.111.056.1

Użycie elementu jako pokrywy dolnej uniemożliwia zamontowanie cokołu
Pokrywa górna-dolna z przepustem kablowym POKRYWA
GÓRNA-DOLNA
Z PRZEPUSTEM KABLOWYM

Głębokość (mm)
600
800
900
1000






02.111.042.1
02.111.044.1
02.111.045.1
02.111.046.1

Użycie elementu jako pokrywy dolnej uniemożliwia zamontowanie cokołu
Pokrywa dolna z matą filtrującą

POKRYWA DOLNA
Z MATĄ FILTRUJĄCA

Głębokość (mm)

600
800
900






02.111.062.1
02.111.064.1
02.111.065.1

Materiał: blacha perforowana Użycie elementu jako pokrywy dolnej uniemożliwia zamontowanie cokołu
Zestaw wentylacyjny z termostatem

ZESTAW WENTYLACYJNY
Z TERMOSTATEM

Typ 1  (hałas 46 dB)
Typ 2  (hałas 32 dB)




02.111.180.9
02.111.181.9


Wydajność
2x160m3/h
2x100m3/h

Zestaw wentylacyjny montowany jest do drzwi tylnych



ELEMENTY ZŁĄCZNE BELEK NOŚNYCH SZAF SMARACT SRANDARD



Nakrętka spręż. do belek alum. z rowkiem T Nakretka kwadrat. do belek stal. z otw. 9x9 Śruba z podkładką zintegr. Śruba z podkładką stożkową Śruba ampulowa Nakrętka kołnierz.



Nakrętka spręż. do belek alum. z rowkiem T Nakretka kwadrat. do belek stal. z otw. 9x9 Śruba z podkładką zintegr. Śruba z podkładką stożkową Śruba ampulowa Nakrętka kołnierz.
  1 2 3 4 5 6
  M5
B8
M5
B10
M6
B10
M5
1,5
M5
2,5
M6
2,5
M5
L10
M5
L16
M5
L10
M5
L12
M5
L16
M5
L8
M5
L10
M5

Nr katalogowy

Ilości sztuk elementów złącznych w zestawie
01.350.405.9     50
01.350.431.9   50
05.041.203.9                 50
05.041.290.9                     50
05.041.320.9   100   20     100         20
05.041.321.9   20   100       100       20
05.041.324.9       50       50       50   50
05.041.326.9       50       50
05.041.330.9             50
05.041.331.9               50
05.041.340.9   50               50
05.041.341.9       50             50
05.041.513.7       50
Oznaczenia użyte w tabeli:
Kolumna Oznaczenie Opis
1-6 M średnica gwintu
1 B szerokość nakrętki sprężystej
2 1,5
2,5
grubość belki nośnej stalowej
grubość belki nośnej serwerowej
3-5 L długość śruby
