Smaract IP54

Dane techniczne

Materiał

  • profile aluminiowe (elementy konstrukcyjne)
  • odlewy aluminiowe (łączniki narożne)
  • blacha stalowa ocynkowana (pokrywy, panele, drzwi tylne)
  • szkło hartowane, blacha perforowana (drzwi przednie)



piomar-wypos1



Smaract Serwer rack



Wymiary instalacyjne

  • wysokość (U): 12, 18, 24
    1U = 44,45mm
  • szerokość: 19”
    1” = 25,4mm

Wymiary zewnętrzne szafy (bez cokołu)

  • wysokość (mm): 612-1145
  • szerokość (mm): 600
  • głębokość (mm): 600, 800

Konfiguracja

  • stacjonarna bez cokołu

Dopuszczalne obciążenie statyczne

  • 2000 N (szafa stacjonarna)

Kolorystyka

  • RAL 7035 (jasno-szary)

Normy

Szafy typ SMARACT spełniają – w zależności od konfiguracji – następujące podstawowe normy techniczne:

MIL-STD 810 E wibracja
DIN EN 60529 szczelność IP
EN 50298, EN 60950 wymagania bezpieczeństwa
DIN EN  300 019-2-2 drgania, uderzenia
DIN VDE 0 701-1 uziemienie

Wyposażenie standard:

  1. Konstrukcja nośna skręcana z profili aluminiowych
  2. 2 aluminiowe belki nośne pionowe 19” z rowkiem T (Typ 1)
    > dobierz tylne belki aluminiowe z rowkiem T
    > dobierz elementy mocujące (nakrętki B10)
  3. Drzwi przednie szkło hartowane (z zamkiem) IP54
  4. Panel tylny metalowy IP54 przykręcany
  5. Panele boczne zamknięte IP54
  6. Pokrywa górna i dolna zamknięta IP54
  7. Zestaw uziemiający
  8. 4 regulowane stopki poziomujące
  9. Szczelność IP54
  10. Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
  11. Kolorystyka – RAL 7035

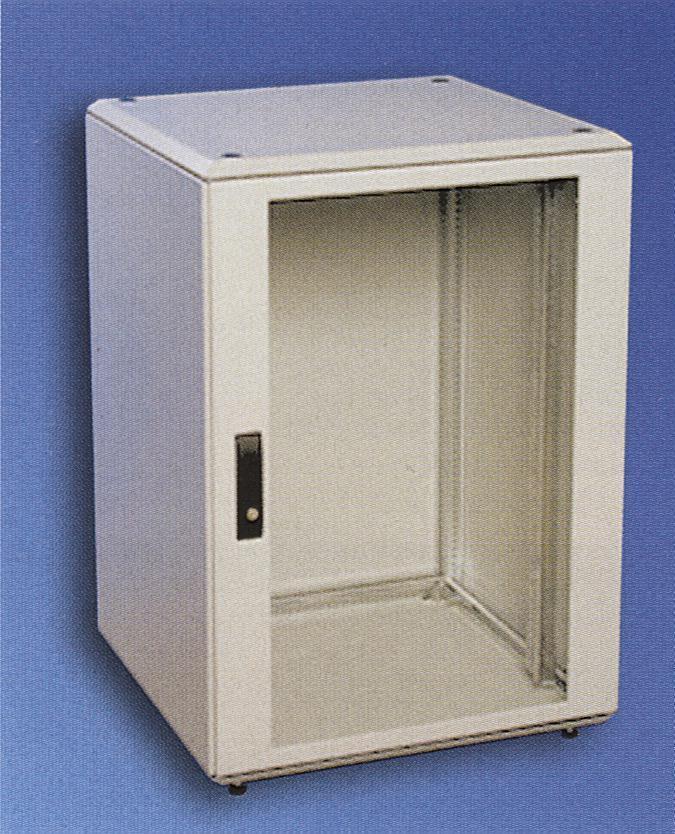

szafa



Dostępny typoszereg wymiarowy

U Wys.
H
Szer.
W
Głęb.
D
Nr katalogowy

Ciężar
(kg)

12 612 600 600
800
02.110.212.1
02.110.214.1
28
32
18 879 600
800
02.110.222.1
02.110.224.1
36
40
24 1145 600
800
02.110.232.1
02.110.234.1
44
48

d – odległość montażowa czół belek nośnych przednich i tylnych



BELKI NOŚNE

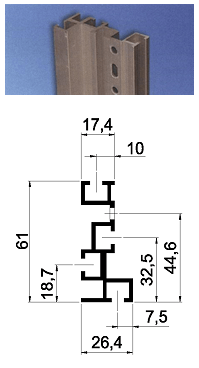

Belki nośne aluminiowe
z rowkiem T
Belki nośne stalowe

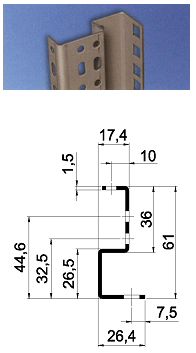

z otworami 9x9
  Typ 1 Typ 2



belki aluminiowe

belki nośne

U Numer katalogowy
12 02.111.147.9 02.111.157.9
18 02.111.149.9 02.111.159.9
24 02.111.151.9 02.111.161.9
  Dostawa obejmuje:
- 1 kpl. (2 szt.) belek
- 4 uchwyty mocujące
- elementy złączne
Dostawa obejmuje:
- 1 kpl. (2 szt.) belek grubość 1,5mm
- 4 uchwyty mocujące
- elementy złączne

SMARACT akcesoria IP54
Elementy przedstawione w tabelach stosowane są jako dodatkowe wyposażenie szaf Smaract IP54

  Nazwa Nr katalogowy Informacje dodatkowe
 smartpack 1 PANEL 3U IP54
zamknięty
02.111.301.1 Wyposażenie ściany tylnej w panele 3U umożliwia w przyszłości zamianę na panel wentylacyjny IP54 6U bez konieczności wymiany pozostałych elementów

Dostawa obejmuje:
- panel 3U
- zestaw montażowy
 smartpack 2 PANEL 6U IP54
wentylacyjny
02.111.322.1 Umożliwia montaż zestawu wentylacyjnego 02.111.180.9 (patrz: SMARACT standard akcesoria)

Dostawa obejmuje:
- panel 6U
- zestaw montazowy
 smartpack 3

PRZEPUST KABLOWY
3U IP54

Uszczelka gumowa
Uszczelka polymeric




02.111.311.1
02.111.312.1

Dostawa obejmuje:
- panel 3U
- zestaw montażowy
 smartpack 4 PANEL TYLNY IP54
zamknięty
Wys. U

3
6
9
12
15
18
21
02.111.308.1
02.111.302.1
02.111.303.1
02.111.304.1
02.111.305.1
02.111.306.1
02.111.307.1

Uzupełnienie ściany tylnej w przypadku stosowania paneli wentylacyjnych 6U lub przepustów kablowych.

Dostawa obejmuje: - panel tylny - zestaw montażowy



ELEMENTY ZŁĄCZNE BELEK NOŚNYCH SZAF SMARACT SRANDARD

   nakrętka 1 nakrętka 2    śruba 1   śruba z nakrętką 1    śruba ampulowa 1   nakrętka 3


Nakrętka spręż. do belek alum. z rowkiem T

Nakretka kwadrat. do belek stal. z otw. 9x9

Śruba z podkładką zintegr.

Śruba z podkładką stożkową

Śruba ampulowa

Nakrętka kołnierz.

  1 2 3 4 5 6


 M5

B8

M5

B10

M6

B10

M5

1,5

M5

2,5

M6

2,5

M5

L10

M5

L16

 M5

L10

M5

L12

M5

L16

M5

L8

M5

L10

M5
 Nr katalogowy

Ilości sztuk elementów złącznych w zestawie

 01.350.405.9     50




01.350.431.9   50
05.041.203.9                 50
05.041.290.9                     50
05.041.320.9   100   20     100         20
05.041.330.9             50
05.041.331.9               50
05.041.340.9   50               50

Oznaczenia użyte w tabeli:

Kolumna Oznaczenia Opis
1-6 M średnica gwintu
1 B szerokość nakrętki sprężystej
2

1,5
2,5

grubość belki nośnej stalowej
grubość belki nośnej serwerowej

3-5 L długość śruby
