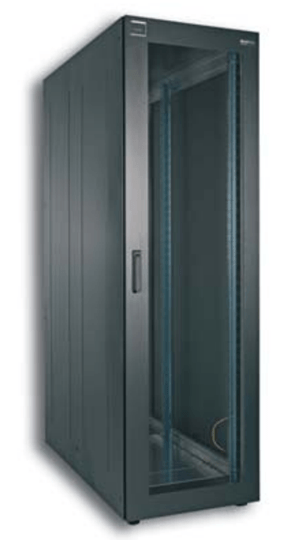

DCM Szafy serwerowe

Dane techniczne

Materiał

  • profile aluminiowe z kanałami T (elementy konstrukcyjne ramy nośnej)
  • odlewy aluminiowe (łączniki narożne)
  • blacha stalowa ocynkowana (pokrywy, panele, drzwi)
  • szkło hartowane (4mm)

Wymiary instalacyjne

  • wysokość (U): 42, 47
    1U = 44,45mm
  • szerokość: 19”
    1” = 25,4mm
  • odległość czół belek nośnych przednich i tylnych 740 mm

Wymiary zewnętrzne szafy (bez cokołu)

  • wysokość (mm): 2000 (42U), 2200 (47U)
  • szerokość (mm): 600, 800
  • głębokość (mm): 1000, 1100, 1200

Konfiguracja

  • stacjonarnym
  • mobilna

Dopuszczalne obciążenie statyczne

  • 15000 N (szafa stacjonarna)
  • 10000 N (szafa mobilna)

Kolorystyka
Pokrywy, panele, drzwi, cokoły, zawiasy, zamki

  • RAL 7021 (grafitowy)



szafy serwerowe

Normy
W zależności od konfiguracji, szafy typ DCM spełniają następujące podstawowe normy techniczne:



IEC 60529 szczelność IP
DIN EN 60950 uziemienie

Wyposażenie standard:

  1. Konstrukcja nośna skręcana z profili aluminiowych (z kanałami T)
  2. 4 stalowe belki nośne pionowe 19”  z otworami 9,5x9,5
  3. Drzwi przednie jednoskrzydłowe perforowane
  4. Drzwi tylne dwuskrzydłowe perforowane
  5. Panele boczne mocowane elementami szybkozłącznymi
  6. Pokrywa górna zamknięta
  7. 4 regulowane stopki poziomujące (0-25 mm) lub kółka
  8. Zestaw przewodów uziemiających
  9. Stopień szczelności IP20
  10. Pokrycie lakiernicze: lakier proszkowy-struktura - półmat
  11. Kolorystyka – ostatnia cyfra numeru katalogowego x=8
poz.1 poz. 1



poz.2

poz. 2



poz.4 poz. 3 i 4

Dostępne konfiguracje



konfigur1 konfigur2 konfigur3 konfigur4
DCM stacjonarna
B600
DCM stacjonarna
B800
DCM mobilna
B600
DCM mobilna
B800

Specyfikacja podstawowa



Typ Wysokość  U Szerokość szafy Głębokość szafy Drzwi 1-skrz. perfor. Drzwi
2-skrz. perfor.
Panel boczny Cokół
stacjon
Kółka Belka nośna stal.
19”
DCM stacjonarna 42 600 1200 front tył + - - front-tył
47 800 + - - front-tył
DCM mobilna 42 600 + - + front-tył
47 800 + - + front-tył

DCM – wersja stacjonarna - Dostępny typoszereg wymiarowy (przykład)

U Wys. całk. H Wys. instal. h Szer. B Głęb. T Z panelami bocznymi Bez paneli bocznych
          Nr katalogowy Nr katalogowy
42 1996 1872 600 1200 DB6GCGSSCFBXXX8 DB6GCGSSCFXXXX8
47 2218 2095 DD6GCGSSCFBXXX8 DD6GCGSSCFXXXX8
42 1996 1872 800 DB8GCGSSCFBXXX8 DB8GCGSSCFXXXX8
47 2218 2095 DD8GCGSSCFBXXX8 DD8GCGSSCFXXXX8

DCM – wersja mobilna - Dostępny typoszereg wymiarowy (przykład)

U Wys. całk. H Wys. instal. h Szer. B Głęb. T Z panelami bocznymi Bez paneli bocznych
          Nr katalogowy Nr katalogowy
42 1996 1872 600 1200 DB6GCGSSCRBXXX8 DB6GCGSSCRXXXX8
47 2218 2095 - -
42 1996 1872 800 - -
47 2218 2095 DD8GCGSSCRBXXX8 DD8GCGSSCRXXXX8

Wysokość całkowita H dotyczy szafy bez cokołu.

DCM - DRZWI I PANELE BOCZNE

      DRZWI
SZKŁO HARTOWANE
DRZWI STALOWE
PEŁNE
DRZWI STALOWE PERFOROWANE PANEL BOCZNY
1 2 3 4 5 6 7 8 9 10
      Drzwi
1-skrzydłowe
Drzwi
2-skrzydłowe
Drzwi
1-skrzydłowe
Drzwi
2-skrzydłowe
Drzwi
1-skrzydłowe
Drzwi
2-skrzydłowe

  Numer katalog. kolumna
10
Numer katalog. kolumna
4-9
Szkło hartowane  Drzwi 2-skrzydłowe Drzwi 1-skrzydłowe DRZWI STALOWE PEŁNE  DRZWI STALOWE PERFOROWANE DRZWI STALOWE PERFOROWANE 1  PANEL BOCZNY
Wys. szafy Głęb.
szafy T
Szer.
szafy B

42U 1000 600 01.147.540.8 01.147.571.8-002 01.147.534.8 01.147.570.8-002 01.147.803.8 01.147.921.8 01.147.876.8
1100   - - - - - - 01.147.877.8
1200   - - - - - - 01.147.878.8
1000 800 01.147.543.8 01.147.571.8-010 01.147.536.8 01.147.570.8-010 01.147.805.8 01.147.929.8 01.147.876.8
1100   - - - - - - 01.147.877.8
1200   - - - - - - 01.147.878.8
47U 1000 600 01.147.542.8 01.147.571.8-003 01.147.537.8 01.147.570.8-003 01.147.806.x 01.147.922.8 01.147.880.8
1100   - - - - - - 01.147.881.8
1200   - - - - - - 01.147.882.8
1000 800 01.147.545.8 01.147.571.8-011 01.147.539.8 01.147.570.8-011 01.147.808.8 01.147.930.8 01.147.880.8
1100   - - - - - - 01.147.881.8
1200   - -

-

- - - 01.147.882.8
Dostawa obejmuje: - drzwi, panele boczne
Grubość szkła hartowanego - 4 mm
Pokrycie lakiernicze: lakier proszkowy-struktura-półmat  - Kolorystyka: x=8  (RAL 7021 - grafitowy)

DCM - ZAMKI DO DRZWI I PANELI BOCZNYCH

Standardowa oferta obejmuje następujące typy zamków



Przeznaczenie zamka   Nr katalogowy Dostawa obejmuje
Zamek do drzwi Środowiska dla elektroniki 05.041.299.9 Zamek cylindryczny + 2 klucze
Zamek do drzwi Zamek do drzwi 01.137.013.9 Wkładka z obrotowym kodem szyfrowym 3-cyfrowym
Zamek do paneli bocznych Zamek do paneli bocznych 01.130.938.9 Zamek obrotowy + 2 klucze
Komplet zamków komplet zamków 01.130.940.9 2 zamki cylindryczne + 4 klucze
2 zamki obrotowe + 4 klucze

DCM – POKRYWY, COKOŁY

Szerokość szafy Głębokość szafy POKRYWA GÓRNA POKRYWA DOLNA COKOŁY
    Typ 1 Typ 2 Typ 1 Typ 2 Typ 1 Typ 2
Pokrywa zamknięta z przepustem kablowym Pokrywa częściowo zamknięta głęb. 250 Pokrywa zamknięta Szafy mobilne Pokrywa zamknięta z przepustem kablowym Szafy stacjonarne Cokół stacjonarny wys. 100 Cokół stacjonarny wys. 200
    pokrywa1 pokrywa2  pokrywa 3 pokrywa 4 cokoły 5 Środowiska dla elektroniki
    Numer katalogowy
600  1000
 1100
1200
01.147.572.8 01.147.573.8 01.147.574.8 01.147.268.8 01.147.834.0 01.147.835.0 01.147.840.0

01.147.846.0
01.147.847.0
01.147.852.0

01.147.738.8 01.147.739.8 01.147.740.8 01.147.788.8 01.147.789.8 01.147.790.8
800  1000
 1100
1200
01.147.577.8 01.147.578.8 01.147.579.8 01.147.269.8 01.147.838.0 01.147.839.0 01.147.844.0

 01.147.850.0
 01.147.851.0
01.147.856.0

01.147.746.8 01.147.747.8 01.147.748.8 01.147.796.8 01.147.797.8 01.147.798.8

Pokrywy górne

Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
Kolorystyka – ostatnia cyfra numeru katalogowego x=8 - RAL 7021 (grafitowy)

Pokrywy dolne
Materiał: stal ocynkowana; grubość 1,5mm

Cokoły
1.  Cokoły stacjonarne wyposażone są w następujące elementy:

  • cztery naroża
  • dwie zaślepki czołowe z otworami wentylacyjnymi
  • dwie zaślepko boczne
  • cztery stopki poziomujące

2.  Dopuszczalne obciążenie statyczne 1000 kg
3.  Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
     Kolorystyka – ostatnia cyfra numeru katalogowego x=8 - RAL 7021 (grafitowy)

DCM – OSŁONY CZOŁOWE

Przykręcane do bocznych powierzchni 19” belek nośnych







OSŁONA BOCZNA-CZOŁOWA





Osłona z wycięciami

3x1U

Osłona zamknięta







osłona z wycięciami

Osłona zamknięta

Wys.

szafy

Szer.

szafy B

Szafa stacjonarna

Szafa mobilna

Szafa stacjonarna

Szafa mobilna

42U

600

800

-

01.147.907.8

-

01.147.904.8

01.147.901.8

01.147.895.8

01.147.898.8

01.147.889.8

47U

600

800

-

01.147.908.8

-

01.147.905.8

01.147.902.8

01.147.896.8

01.147.899.8

01.147.890.8

Dostawa obejmuje:

    • 2 panele boczne
    • 2 pionowe elementy uszczelniające (tylko dla osłony zamkniętej B800)
    • 1 osłona dolna
    • 1 element uszczelniający górny
    • 1 zestaw montażowy

Osłona z wycięciami 3x1U wyposażona dodatkowo w 2 wycięcia kablowe (wycięcia 1U z przykręcanymi pokrywami)
Materiał: blacha stalowa
Kolorystyka – ostatnia cyfra numeru katalogowego x=8 - RAL 7021 (grafitowy)



DCM - ŁĄCZENIE SZAF, MOCOWANIE PÓŁEK I SZUFLAD

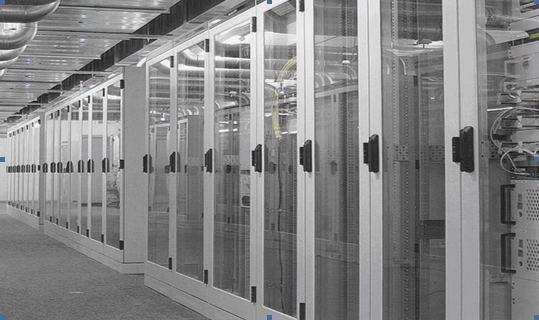

Łączenie szaf



  Nazwa Nr katalogowy Informacje dodatkowe
Łączenie szaf

ŁĄCZNIK SZAF

01.130.935.7

Zestaw służy do trwałego łączenia ram aluminiowych MIRACEL

Dostawa obejmuje:
- 8 kątowników
- elementy złączne
Zestaw gumowych

ZESTAW GUMOWYCH
PROFILI
USZCZELNIAJĄCYCH

Dostępny typoszereg
Wysokość U - Głębokość

 42 - 1000
 47 - 1000
 42 - 1200
 47 - 1200















01.127.760.9,
01.127.761.9,
01.127.762.9,
01.127.763.9









Profile gumowe uszczelniają dystans pomiędzy skręconymi ramami (9mm) niezbędny do prawidłowego funkcjonowania szaf (pełne otwarcie drzwi)


Należy zamówić 1 kpl.

Adapter

ADAPTER

01.147.640.9

W przypadku stosowania 19” prowadnic serwerowych służy do mocowania: półek, szuflad itp.

ELEMENTY ZŁĄCZNE BELEK NOŚNYCH TYP SERWER

  Nakrętka spręż Nakrętka kwadrat śruba z podkładką zinteggr Śruba z podkładką stożkową Śruba ampulowa

Nakrętka kołnierz.
  Nakrętka spręż. do belek alum. z rowkiem T Nakrętka kwadrat. do belek stal. z otw. 9,5x9,5 Śruba z podkładką zintegr. Śruba z podkładką stożkową Śruba ampulowa Nakrętka kołnierz.
  1 2 3 4 5 6
  M5
B8
M5
B10
M6
B10
M5
1,5
M5
2,5
M6
2,5
M5
L10
M5
L16
M5
L10
M5
L12
M5
L16
M5
L8
M5
L10
M5
Nr katalogowy Ilości sztuk elementów złącznych w zestawie
05.041.203.9                 50
05.041.290.9                     50
05.041.325.9   20     100     100       20
05.041.327.9         50     50
05.041.330.9             50
05.041.331.9               50
05.041.342.9         50           50
05.041.518.7         50
05.041.519.7           50

Oznaczenia użyte w tabeli:

Kolumna Oznaczenie Opis
1-6 M średnica gwintu
1 B szerokość nakrętki sprężystej
2 2,5 grubość belki nośnej typ Serwer
3-5 L długość śruby

Wyjaśnienie dotyczące kompletacji (przykład)

Zestaw 05.041.325.9 zawiera:

  • 20 szt. nakrętek sprężystych M5
  • 100 szt. nakrętek kwadratowych M5
  • 100 szt. śrub M5x16 z podkładką zintegrowaną
  • 20 szt. śrub ampulowych M5x8
