Miracel ASP serwer

Dane techniczne

MIRACEL ASP serwer - Dane techniczne



Materiał

  • profile aluminiowe z kanałami T (elementy konstrukcyjne ramy nośnej)
  • odlewy aluminiowe (łączniki narożne)
  • blacha stalowa ocynkowana (pokrywy, panele, drzwi)
  • szkło hartowane (4mm do drzwi 1-skrzydłowych, 6mm do drzwi 2-skrzydłowych)



Wymiary instalacyjne

  • wysokość (U):  41, 46
    1U = 44,45mm
  • szerokość: 19” -23”
    1” = 25,4mm
  • odległość czół belek nośnych przednich i tylnych 740mm



Wymiary zewnętrzne szafy (bez cokołu)

  • wysokość (mm): 2000, 2200
  • szerokość (mm): 600, 800
  • głębokość (mm): 900, 1000, 1200



Konfiguracja

  • stacjonarna bez cokołu
  • mobilna na cokole



Dopuszczalne obciążenie statyczne

  • 5000 N (szafa stacjonarna)
  • 3000 N (szafa mobilna)



Możliwość odprowadzenia ciepła w zależności od zainstalowanej mocy

  • dla urządzeń o mocy < 500 W - przy pokrywie zamkniętej IP55
  • dla urządzeń o mocy 500 - 700 W - przy pokrywie dwupłytowej IP40 lub CoolBlast
  • dla urządzeń o mocy > 700 W - zaleca się stosowanie urządzeń odprowadzających ciepło


Kolorystyka

Pokrywy, panele, drzwi, cokoły

  • RAL 7035 (jasno-szary)
  • RAL 7021 (grafitowy)

Zawiasy, zamki

  • RAL 9011 (czarny) – standard

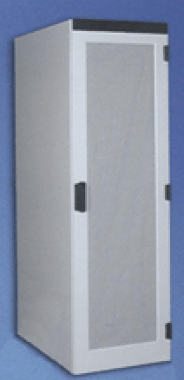

szafa serwerowa Miracel ASP serwer



Normy


W zależności od konfiguracji, szafy typ MIRACEL spełniają następujące podstawowe normy techniczne:



MIL-STD 810 E wibracja
IEC 529 szczelność IP
UL Test 1244
NEMA 12 kurz, korozja, wstrząsy sejsmiczne

MIL-STD 285
VG 95 373 część 15
szczelność elektromagnetyczna EMC
10MHz – 30MHz
30MHz – 1GHz
ETS 300 019 drgania, uderzenia
Ballcore (NEBS), TR-NWT 000063 punkt 4 wstrząsy sejsmiczne
VDE 0 100 T540 uziemienie

Wyposażenie standard:

  1. Konstrukcja nośna skręcana z profili aluminiowych (z kanałami T)
  2. 4 stalowe prowadnice nośne pionowe 19” typ serwer z otworami 9,5x9,5 (Miracel Typ 4)
  3. Drzwi przednie metalowe perforowane z zamkiem (perforacja 83%) lub szkło hartowane mocowane 40mm od ramy (umożliwienie wlotu zimnego powietrza)
  4. Drzwi tylne metalowe perforowane z zamkiem (perforacja 83%)
  5. Panele boczne mocowane elementami szybkozłącznymi z zamkiem
  6. Pokrywa górna zamknięta
  7. Cokół mobilny (nośność 3000 N) z 4 regulowanymi stopkami poziomującymi i wysuwanym stabilizatorem – dla wskazanych w tabeli szaf
  8. 4 regulowane stopki poziomujące (0-25 mm)
  9. Zestaw przewodów uziemiających
  10. Stopień szczelności IP20
  11. Pokrycie lakiernicze: lakier proszkowy-struktura-półmat
  12. Kolorystyka – patrz ostatnia cyfra numeru katalogowego x:
    RAL 7035/9011 ( .1), RAL 7021/9011 ( .8)

poz.1

poz.2

poz.4

Dostępne konfiguracje



konfigur1 konfigur2 konfigur3 konfigur4 konfigur5
ASP rack
Typ 1
ASP rack
Typ 2
Serwer rack
Typ 1
Serwer rack
Typ 2
Serwer rack
Typ 3

Specyfikacja podstawowa



Typ   Wys.
U
Szer. szafy Głęb.
szafy
Drzwi
szkło
Drzwi
stal.
Drzwi
perfor.
Panel Cokół
stacjon
Cokół mobilny Belka nośna
serwer
ASP rack
Typ 1
23-46  600-
800
900-
1200
    front-tył boki     front-tył
ASP rack
Typ 2
23-46  600-
800
900-
1200
    front-tył boki   x front-tył
Serwer rack
Typ 1
23-46 600 900-
1200
front   tył boki   x front-tył
Serwer rack
Typ 2
23-46 700 900-
1200
    front-tył boki   x front-tył
Serwer rack
Typ 3
41-46 700 900-
1200
front   tył boki   x front-tył



belka1

belka2

ADAPTERY BELEK
NOŚNYCH SERWEROWYCH
01.127.119.9

Niezbędne do montażu szuflad i półek 19” w szafach wyposażonych
w belki nośne serwerowe (szerokość montażowa 469 mm)

Dostawa obejmuje:
- 4 szt.

Dostępny typoszereg wymiarowy ASP RACK

U Wys.całk.
H
Wys. instal.
h
  Szer.
W
Głęb.
D
Numer katalogowy
Bez cokołu

Typ 1
Z cokołem mobilnym
Typ 2
23 1200 1052 600 900
1000
 o
o
 o
o
800 900
1000
 o
o
 o
o
37 1800 1652 600 900
1000
 o
o
 o
o
800 900
1000
 o
o
 o
o
41 2000 1852 600 900
900
1000
1000
1200
01.127.980.x*
01.127.933.x
01.127.981.x*
01.127.935.x
01.128.310.x
01.127.928.x*
01.127.925.x
01.127.929.x*
01.127.926.x
o
800 900
1000
1200
o
01.128.314.x
01.128.316.x
 o
 o
o
46 2200 2052 600 900
900
1000
1000
1200
01.127.981.x*
01.127.934.x
01.127.982.x*
01.127.936.x
01.128.311.x
 o
 o
 o
 o
o
800 900
1000
1200
o
01.128.315.x
01.128.317.x
 o
 o
o
Wysokość całkowita H dotyczy szafy Typ 1 (bez cokołu). Szafy z cokołem mobilnym wyposażonym w wysuwany stabilizator (Typ 2) wyższe o 100 mm.
* Numery katalogowe oznaczone gwiazdką dotyczą szaf bez paneli bocznych.

Dostępny typoszereg wymiarowy SERWER RACK TYP 1



U Wys. całk.
H
Wys. instal.
h
Szer.
W
Głęb.
D
Numer katalogowy
23 1300 1052 600 900
1000
 o
o
37 1900 1652 900
1000
 o
o
41 2100 1852 900
1000
1200
01.128.300.x
01.128.302.x
o
46 2300 2052 900
1000
1200
01.128.301.x
01.128.303.x
o
47 2300 2100 900
1000
1200
 o
 o
o

Dostępny typoszereg wymiarowy SERWER RACK TYP 2

U Wys. całk.
H
Wys. instal.
h
Szer.
W
Głęb.
D
Numer katalogowy
23 1300 1052 700 900
1000
o
o
37 1900 1652 900
1000
 o
o
41 2100 1852 900
1000
1200
01.127.960.x
01.127.962.x
o
46 2300 2052 900
1000
1200
01.127.961.x
01.127.963.x
o
47 2300 2100 900
1000
1200
 o
 o
o

Dostępny typoszereg wymiarowy SERWER RACK TYP 3



U Wys. całk.
H
Wys. instal.
h
Szer.
W
Głęb.
D
Numer katalogowy
23 1300 1052 700 900
1000
o
o
37 1900 1652 900
1000
o
o
41 2100 1852 900
1000
1200
01.132.043.x
o
o
46 2300 2052 900
1000
1200
01.132.044.x
o
o
47 2300 2100 900
1000
1200
o
o
o

DCM – POKRYWY, COKOŁY

  Środowiska dla elektroniki Środowiska dla elektroniki Środowiska dla elektroniki Środowiska dla elektroniki Środowiska dla elektroniki Środowiska dla elektroniki
  Nakrętka spręż. do belek alum. z rowkiem T Nakrętka kwadrat. do belek stal. z otw. 9,5x9,5 Śruba z podkładką zintegr. Śruba z podkładką stożkową Śruba ampulowa Nakrętka kołnierz.
  1 2 3 4 5 6
  M5
B8
M5
B10
M6
B10
M5
1,5
M5
2,5
M6
2,5
M5
L10
M5
L16
M5
L10
M5
L12
M5
L16
M5
L8
M5
L10
M5
Nr katalogowy Ilości sztuk elementów złącznych w zestawie
05.041.203.9                 50
05.041.290.9                     50
05.041.325.9   20     100     100       20
05.041.327.9         50     50
05.041.330.9             50
05.041.331.9               50
05.041.342.9         50           50
05.041.518.7         50
05.041.519.7           50

Oznaczenia użyte w tabeli:

Kolumna Oznaczenie Opis
1-6 M średnica gwintu
1 B szerokość nakrętki sprężystej
2 2,5 grubość belki nośnej typ Serwer
3-5 L długość śruby

Wyjaśnienie dotyczące kompletacji (przykład)

Zestaw 05.041.325.9 zawiera:

  • 20 szt. nakrętek sprężystych M5
  • 100 szt. nakrętek kwadratowych M5
  • 100 szt. śrub M5x16 z podkładką zintegrowaną
  • 20 szt. śrub ampulowych M5x8
