Wymiana ciepła

Kategoria: Wymiana ciepła



wymiennik ciepła



COOLBLAST - Zestawy wentylacyjne 19” (z termostatem)

  Nazwa Nr katalogowy Informacje dodatkowe

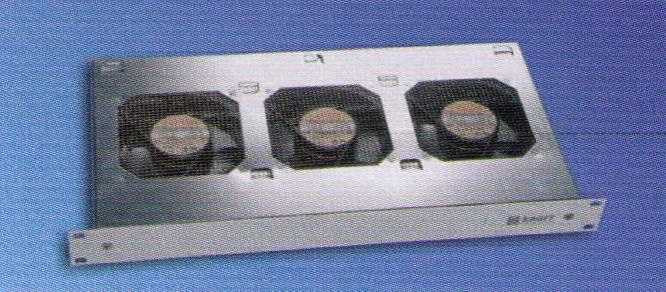

Zestawy wentylacyjne 1

Zestaw
3-wentylatorowy
440 x 43,6 x 230 mm



03.027.011.1





03.027.014.1

Napięcie: 230 V – 50/60 Hz
Moc (W)/wydajność (m3/h)\
45/495

Napięcie: 115 V – 50/60 Hz
Moc (W)/wydajność (m3/h)
44/576

Temperatura pracy: 0-60ºC

Dostawa obejmuje:
- zestaw wentylacyjny
- kabel zasilający 2m

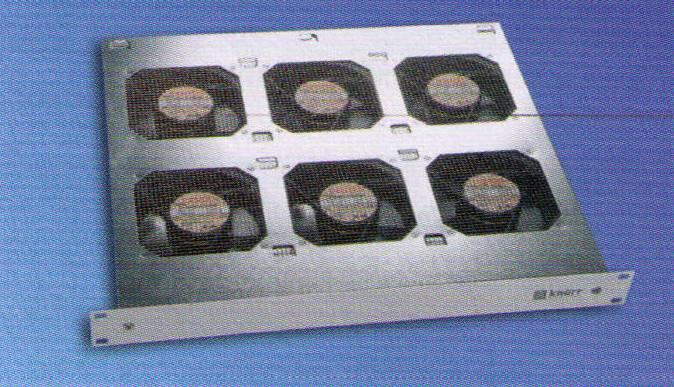

Zestawy wentylacyjne 2

Zestaw
6-wentylatorowy
440 x 43,6 x 390 mm

03.027.012.1




03.027.015.1

Napięcie: 230 V – 50/60 Hz\
Moc (W)/wydajność (m3/h)
90/990

Napięcie: 115 V – 50/60 Hz
Moc (W)/wydajność (m3/h)
88/1152

Temperatura pracy: 0-60ºC

Dostawa obejmuje:
- zestaw wentylacyjny
- kabel zasilający 2m



COOLBLAST - Zestawy wentylacyjne 19” z prędkością obrotową dostosowaną do obciążenia – 115/230 V)

  Nazwa Nr katalogowy Informacje dodatkowe
Zestawy wentylacyjne 3

Zestaw
3-wentylatorowy SP
440 x 43,6 x 230 mm

Zestaw
3-wentylatorowy HP
440 x 43,6 x 230 mm

03.027.021.1





03.027.024.1

Napięcie: 115/230 V–50/60 Hz
Moc (W)/wydajność (m3/h)
25/553

Napięcie: 115/230 V–50/60 Hz
Moc (W)/wydajność (m3/h)
32/711

Temperatura pracy: 20-55ºC

Dostawa obejmuje:- zestaw wentylacyjny- kabel zasilający 2m- kabel sygnałowy 2m



Zestawy wentylacyjne 4

Zestaw
6-wentylatorowy SP
440 x 43,6 x 390 mm

Zestaw
6-wentylatorowy HP
440 x 43,6 x 390 mm


03.027.022.1



03.027.025.1

Napięcie: 115/230 V–50/60 Hz
Moc (W)/wydajność (m3/h)
48/1106

Napięcie: 115/230 V–50/60 Hz
Moc (W)/wydajność (m3/h)
62/1422

Temperatura pracy: 20-55ºC

Dostawa obejmuje: - zestaw wentylacyjny - kabel zasilający 2m - kabel sygnałowy 2m




COOLBLAST - Zestawy wentylacyjne 19” z prędkością obrotową dostosowaną do obciążenia – 24/48 DC)



Nazwa

Nr katalogowy

Informacje dodatkowe

Zestawy wentylacyjne 5

Zestaw
3-wentylatorowy SP
440 x 43,6 x 230 mm

Zestaw
3-wentylatorowy HP
440 x 43,6 x 230 mm

03.027.051.1





03.027.054.1

Napięcie: 24/48 VDC
Moc (W)/wydajność (m3/h)
25/553

Napięcie: 24/48 VDC
Moc (W)/wydajność (m3/h)
32/711

Temperatura pracy: 20-55ºC

Dostawa obejmuje:- zestaw wentylacyjny- kabel zasilający 2m- kabel sygnałowy 2m



Zestawy wentylacyjne 6

Zestaw
6-wentylatorowy SP
440 x 43,6 x 390 mm

Zestaw
6-wentylatorowy HP
440 x 43,6 x 390 mm

03.027.052.1





03.027.055.1

Napięcie: 24/48 VDC
Moc (W)/wydajność (m3/h)
48/1106

Napięcie: 24/48 VDC
Moc (W)/wydajność (m3/h)
62/1422

Temperatura pracy: 20-55ºC

Dostawa obejmuje:- zestaw wentylacyjny- kabel zasilający 2m- kabel sygnałowy 2m



SP-Standard Performance
HP-High Performance

Prędkość obr.: 30-100% (w zależności od obciążenia); w przypadku awarii czujnika prędkości -100%
Monitoring każdego wentylatora
Alarm akustyczny (może być wyłączony)

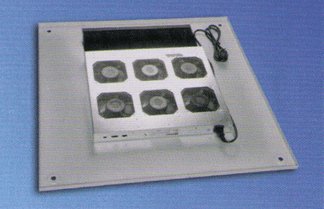

COOLBLAST - Zestawy wentylacyjne dachowe do szaf MIRACEL (z termostatem)

Zestawy wentylacyjne 7

  Nazwa Nr katalogowy Informacje dodatkowe
Zestawy wentylacyjne 8

Zestaw
2-wentylatorowy
440 x 43,6 x 230 mm

Zestaw
3-wentylatorowy
440 x 43,6 x 230 mm

03.027.310.1



03.027.311.1

Napięcie: 230 V – 50/60 Hz

Moc (W)/wydajność (m3/h)30/330

45/495

Temperatura pracy: 0-60ºC

Dostawa obejmuje:- zestaw wentylacyjny- kabel zasilający 3m

Zestawy wentylacyjne 9 Zestaw
6-wentylatorowy
440 x 43,6 x 390 mm


03.027.312.1
Napięcie: 230 V – 50/60 Hz

Moc (W)/wydajność (m3/h) 90/990

Temperatura pracy: 0-60ºC

Dostawa obejmuje:
- zestaw wentylacyjny
- kabel zasilający 3m



ZESTAWY WENTYLACYJNE SPECJALNE (Miracel, Smaract, Doubleprorack, Conact)

  Nazwa Nr katalogowy Informacje dodatkowe
Zestawy wentylacyjne 10

MIRACEL

ZESTAW WENTYLACYJNY Z TERMOSTATEM



Szerokość (mm)

535

735









01.113.430.0

01.113.431.0

Zakres pracy: 0-60ºC
Obciążenie: 16A

Zestaw wentylacyjny montowany jest w górnej ramie szafy

Wydajność:

2x160xm3/h

2x160xm3/h

Zestawy wentylacyjne 11   MIRACEL

WENTYLATOR
DACHOWY
SILENT-FAN

Szer. x wys. x głęb.
449 x 237 x 490 mm







03.028.111.x

Zakres pracy: -25- 40ºC
Obciążenie: 16A
Hałas: 40 dB

Zestaw wentylacyjny montowany jest na górnej pokrywie szafy

Wydajność:
1500 m3/h

UWAGA: Aby zamontować wentylator dachowy SILENT-FAN, należy zamówić specjalną pokrywę górną – patrz „Elementy składowe szaf MIRACEL – Pokrywa wentylatora SILENT”

Zestawy wentylacyjne 12

SMARACT

ZESTAW WENTYLACYJNY Z TERMOSTATEM





Typ 1 (hałas 46 dB)

Typ 2 (hałas 32dB)









02.111.180.9

02.111.181.9

Zakres pracy: 0-60ºC
Obciążenie: 16A

Zestaw wentylacyjny montowany jest do drzwi tylnych



Wydajność:

2x160m3/h

2x120m3/h

Zestawy wentylacyjne 13 DOUBLEPRORACK

ZESTAW
WENTYLACYJNY
Z TERMOSTATEM

Wysokość instalacyjna
3U
Szerokość (mm)
555








01.243.428.1

Zakres pracy: 0-60ºC
Obciążenie: 16A

Zestaw wentylacyjny montowany jest w miejsce górnego segmentu panelu tylnego



Wydajność:
2x160m3/h

Zestawy wentylacyjne 14

CONACT

ZESTAW WENTYLACYJNY Z TERMOSTATEM







Typ 1

Typ 2 (cichy)







05.010.306.1

05.010.307.1

Zakres pracy: 0-60ºC

Obciążenie: 16A

Zestaw wentylacyjny montowany jest do górnej pokrywy



Wydajność zestawu/hałas

162 m3/h – 37 dB

120 m3/h – 32 dB



Kolor: RAL 7035



AKCESORIA (kierownice powietrza, filtry zestawów wentylacyjnych, elementy automatyki)

  Nazwa Nr katalogowy Informacje dodatkowe
akcesoria wentylacyjne 2akcesoria wentylacyjne1

KIEROWNICA 1U

Głębokość (mm)



230

390







03.027.094.x

0x.027.095.x

Montowana nad zestawem wentylacyjnym



Grubość: 1 mm

Wysokość: 43,6 mm





Dostępna kolorystyka

x=1 RAL 7035

x=8 RAL 7021

akcesoria wentylacyjne 3

ZESTAW FILTRUJĄCY 19”



Głębokość (mm)

282

660







03.025.250.1

03.025.253.1

Płyta czołowa: ABS

Uchwyty aluminiowe

Materiał filtrujący: Viledon P15/150

Kolorystyka:

Osłona metalowa: RAL 9011

Płyta czołowa: RAL 7035

Uchwyty RAL 5008

akcesoria wentylacyjne 4

MATA FILTRUJĄCA



Głębokość (mm)

282

660







03.025.246.9

03.025.249.9

Materiał filtrujący: Viledon  P15/150

Element wymienny do zestawu filtrującego:

03.025.250.1

03.025.253.1

akcesoria wentylacyjne 5 CZUJNIK
TEMPERATURY
01.117.525.1 Służy do odczytu temperatury w szafie

Dostawa obejmuje:
- Moduł temperatury
- sensor z przewodem 3m

- Zakres temperatury:  10-70ºC
- Nastawianie temp. granicznej potencjometrem na płycie czołowej
- zasilanie 230V/50Hz




akcesoria wentylacyjne 6 19” PŁYTA MONTAŻOWA CZUJNIKA TEMPERATURY 01.117.526.1 Wysokość 1U
Materiał: stal 1,5 mm

Kolorystyka: RAL 7035
akcesoria wentylacyjne 7 TERMOSTAT 01.113.384.3 Element automatyki

Służy do ustawiania  temperatury w szafie

Zakres temperatury: 10-60ºC
